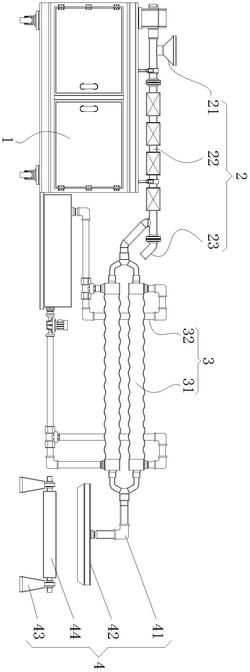

1.一种基于流延膜机的挤出机构,其特征在于:包括:
机架(1);
输料管组件(2),其设置于所述机架(1)上,其用以对待加工原料的运输,以及实现对原料的加热;
原料降温机构(3),其具有:分流管组件(31)以及冷却组件(32);
所述分流管组件(31)的一端连通于所述输料管组件(2)上,且用以对经所述输料管组件(2)运输的原料进行分管输送,所述冷却组件(32)设置于所述分流管组件(31)的外侧,且用以对流经所述分流管组件(31)的原料进行降温冷却;
挤出部件(4),其连通于所述分流管组件(31)的另一侧端部上,且用以对挤出的原料进行成型加工。
2.如权利要求1所述的一种基于流延膜机的挤出机构,其特征在于:所述输料管组件(2)包括:设置于所述机架(1)上的第一管体(21),其上连通有进料斗(22);
所述第一管体(21)的一侧设置有第二管体(23),其和所述第一管体(21)相靠近的端部之间通过法兰连接件(24)固接,所述第二管体(23)的外壁上沿其长度方向依次间隔的套接有多个加热筒(27);
所述第二管体(23)远离所述第一管体(21)的端部位置还向下延伸的连通安装有导流管体(25),且所述导流管体(25)和所述第二管体(23)连接处的端部内侧嵌设固定有过滤筛网(251),所述分流管组件(31)和所述导流管体(25)相连通;
并且,所述第二管体(23)远离所述第一管体(21)的一端部上还通过所述法兰连接件(24)连通安装有第三管体(26),通过所述第三管体(26)用以实现对杂质废料的统一收集。
3.如权利要求2所述的一种基于流延膜机的挤出机构,其特征在于:所述第三管体(26)远离所述第二管体(23)的一端逐步的向着所述机架(1)倾斜,且其内部形成有供废料堆积的积料区域(261),经所述过滤筛网(251)隔离的废料受原料流动积攒于所述积料区域(261)内。
4.如权利要求2所述的一种基于流延膜机的挤出机构,其特征在于:所述分流管组件(31)包括:相对设置的两个分流件(311),两个所述分流件(311)分别连通于所述导流管体(25)和所述挤出部件(4)上;
两个所述分流件(311)之间相对称的设置有至少两个分流管路,每相对设置的两个分流管路之间均连通有引流管(312),每个所述引流管(312)的外侧均设置有所述冷却组件(32);
其中,通过两个所述分流件(311)之间的多个所述引流管(312)用以对经所述导流管体(25)输送的原料进行分流,从而利用所述冷却组件(32)实现对原料的快速冷却。
5.如权利要求4所述的一种基于流延膜机的挤出机构,其特征在于:所述冷却组件(32)包括:每个所述引流管(312)的外侧均套设有套管(321),所述套管(321)的内部形成有供冷却液流通的流通通路(322);
所述机架(1)的一侧壁上固定安装有储液箱(323),其侧壁上连通有放水管(324),所述放水管(324)上固定安装有加压泵(325),其顶壁上连通有回水管(326);
每个所述套管(321)远离原料流通方向一端的端部上均连通有进水管(327),其端部通过连通件(328)连通于所述放水管(324)上,且靠近原料流通方向的一端的端部上均连通有出水管(329),其端部通过所述连通件(328)连通于所述回水管(326)上。
6.如权利要求4所述的一种基于流延膜机的挤出机构,其特征在于:所述挤出部件(4)包括:连通于一侧所述分流件(311)上的集流管(41),其另一端上连通有挤出模头(42);
所述挤出模头(42)的下方沿水平方向相对称的竖立设置有两个支撑柱(43),两个所述支撑柱(43)之间架设有冷却辊(44)。
