专利号: 2022116459500
申请人: 祁金山
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

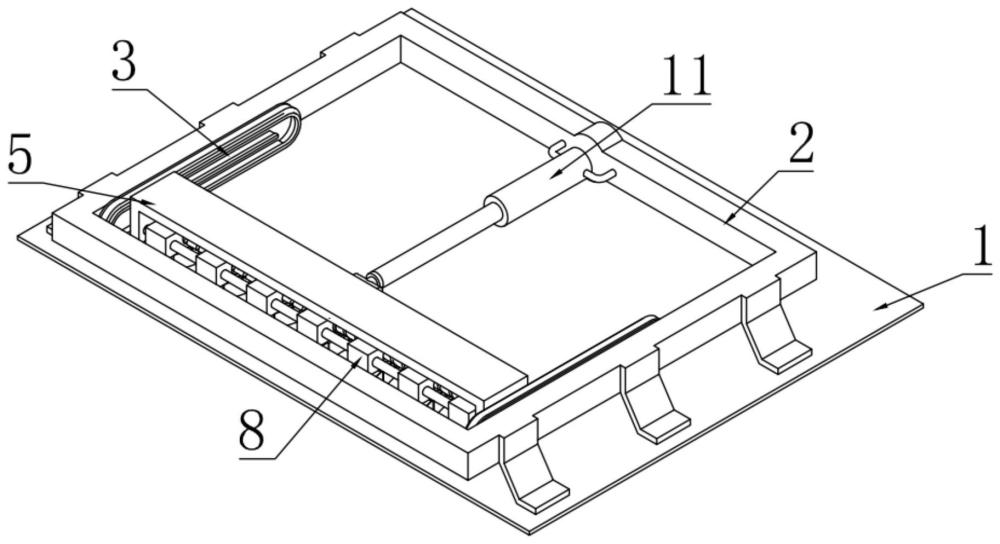

1.一种具有流延膜预平展机构的流延机,其特征在于,包括:

底板(1),所述底板(1)上为薄膜的经过区域;

框架(2),所述框架(2)的侧壁上设置有支脚,所述支脚的底端设置在底板(1)上,所述支脚对称位于薄膜经过区域的两侧;

导向机构(3),所述导向机构(3)的数量为两个,且两个导向机构(3)镜像设置在框架(2)的内壁面上,且与支脚位于框架(2)的同一侧;

螺杆(4),所述螺杆(4)的两端分别位于两个导向机构(3)上;

支架(5),所述支架(5)的截面形状为凹型结构,所述支架(5)的两端与螺杆(4)的两端之间为转动连接;

第一齿轮(6),所述第一齿轮(6)的数量为两个,两个第一齿轮(6)分别位于螺杆(4)的两端,且位于支架(5)的外侧;

辅助杆(7),所述辅助杆(7)与螺杆(4)以平行的状态设置在支架(5)上;

驱动机构(8),所述驱动机构(8)安装在螺杆(4)和辅助杆(7)上;

按压机构(9),所述按压机构(9)可转动的安装在驱动机构(8)的下壁面;

第一齿条(10),所述第一齿条(10)安装在支架(5)的下壁面,且位于驱动机构(8)和按压机构(9)之间;

电动推杆(11),所述电动推杆(11)安装在支架(5)和框架(2)之间,且连接处均为铰接关系;

所述导向机构(3)包括:

固定板(31),所述固定板(31)安装在框架(2)的侧壁上;

第一导向框架(32),所述第一导向框架(32)安装在固定板(31)上,所述第一导向框架(32)为圆角矩形结构;

第二导向框架(33),所述第二导向框架(33)安装在第一导向框架(32)上,所述第二导向框架(33)为圆角矩形结构,所述螺杆(4)与第二导向框架(33)之间为滑动关系;

第二齿条(34),所述第二齿条(34)的数量为两个,两个所述第二齿条(34)对称安装在第一导向框架(32)的水平内壁上,所述第一齿轮(6)与齿条之间为啮合关系;

分隔板(35),所述分隔板(35)位于第二导向框架(33)的水平中线上,且通过连接板(36)安装在固定板(31)上,所述分隔板(35)的两端与第二导向框架(33)之间均具有空间,且该空间大于螺杆(4)的直径;

拨杆(37),所述拨杆(37)的一端铰接在分隔板(35)远离电动推杆(11)的一端;

所述驱动机构(8)包括:

第一滑块(81),所述第一滑块(81)固定安装在螺杆(4)的中间位置;

第二滑块(82),所述第二滑块(82)的数量为两个,且对称螺接在螺杆(4)的两端;

第三滑块(83),所述第三滑块(83)的数量至少为四个,所述第三滑块(83)对称套接在第一滑块(81)和两个第二滑块(82)之间;

连杆(84),所述连杆(84)的数量为若干,若干所述连杆(84)首尾铰接,且按序铰接在第一滑块(81)、第二滑块(82)和第三滑块(83)的上壁面;每相邻的第一滑块(81)、第二滑块(82)和第三滑块(83)之间由两个连杆(84)进行连接;

所述按压机构(9)包括:

轴杆(91),所述轴杆(91)的顶端安装在驱动机构(8)的下壁面;

第二齿轮(92),所述第二齿轮(92)安装在轴杆(91)上,且与第二齿轮(92)相啮合;

按压板(93),所述按压板(93)安装在轴杆(91)的底端,且按压板(93)下壁面的两端分别开设有通槽;

耳板(94),所述耳板(94)的数量为两组,两组所述耳板(94)分别安装在按压板(93)上壁面,且与通槽相对应的位置;

压辊(95),所述压辊(95)的数量为两个,两个所述压辊(95)转动分别安装在两组耳板(94)上,且压辊(95)外壁的最低点位于按压板(93)下壁面的下方;

按压带(96),所述按压带(96)套接在两个所述压辊(95)的外壁上;

卷簧(97),所述卷簧(97)安装在其中一个压辊(95)和耳板(94)之间。

2.根据权利要求1所述的一种具有流延膜预平展机构的流延机,其特征在于:所述分隔板(35)两侧的距离满足螺杆(4)的移动,同时可保证第一齿轮(6)与第一齿条(10)之间的啮合关系。

3.根据权利要求2所述的一种具有流延膜预平展机构的流延机,其特征在于:所述拨杆(37)与分隔板(35)铰接处设置有弹簧,使拨杆(37)在不施加外力的情况下,拨杆(37)的活动端始终抵接于第二导向框架(33)的内壁上。

4.根据权利要求3所述的一种具有流延膜预平展机构的流延机,其特征在于:位于所述第一滑块(81)下的按压机构(9)两者之间为固定连接,位于所述第二滑块(82)和第三滑块(83)的按压机构(9)两者之间为转动连接。

5.根据权利要求4所述的一种具有流延膜预平展机构的流延机,其特征在于:所述螺杆(4)由固定段(41)和螺杆段(42)组成,所述螺杆段(42)的数量为两个,两个螺杆段(42)对称设置在固定段(41)的两侧,所述螺杆段(42)为往复螺杆,且两个所述螺杆段(42)的螺纹方向相反,所述第一滑块(81)固定安装在固定段(41)上。
