专利号: 2023215891713
申请人: 济宁兴创机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

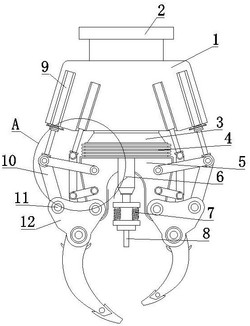

1.一种挖掘机松土器,包括松土主体(1),其特征在于:所述松土主体(1)的顶部固定连接有主机架(2),所述松土主体(1)的底部固定安装有基座(3),所述基座(3)的底部固定连接有减震器(4),所述减震器(4)的底部固定安装有支撑架(5);

所述支撑架(5)内壁的顶部固定安装有液压冲击器(6),所述液压冲击器(6)的输出端固定连接有缓冲器(7),所述缓冲器(7)的底部固定安装有破碎钻头(8);

所述松土主体(1)内壁的一端固定安装有第一驱动缸(9),所述第一驱动缸(9)的输出端固定安装有第一力臂(10),所述第一力臂(10)的一端转动连接有第一传动轴(11),所述第一传动轴(11)的一端转动连接有铲斗(12)。

2.根据权利要求1所述的一种挖掘机松土器,其特征在于:所述松土主体(1)内壁的一侧固定安装有第二驱动缸(13),所述第二驱动缸(13)的输出端固定安装有第二力臂(14),所述第二力臂(14)的一端固定连接有刮土臂(15)。

3.根据权利要求1所述的一种挖掘机松土器,其特征在于:所述铲斗(12)的内壁一端的顶部固定连接有支撑轴(16),所述支撑轴(16)的外壁与支撑架(5)的底部转动连接。

4.根据权利要求1所述的一种挖掘机松土器,其特征在于:所述支撑架(5)外壁一侧的顶部转动连接有第一支撑臂(17),所述第一支撑臂(17)的一端与第一力臂(10)的一端转动连接。

5.根据权利要求1所述的一种挖掘机松土器,其特征在于:所述支撑架(5)外壁一侧的中部转动连接有第二支撑臂(18),所述第二支撑臂(18)的一端与第二力臂(14)的一端转动连接。

6.根据权利要求1所述的一种挖掘机松土器,其特征在于:所述铲斗(12)内壁一侧的底部固定安装有支撑杆(19),所述支撑杆(19)的外壁固定安装有松土臂(20),所述松土臂(20)的一侧开设有滑槽(21),所述滑槽(21)的内壁与刮土臂(15)的一端滑动连接。
