专利号: 2023214214034
申请人: 重庆聚辉汽车用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

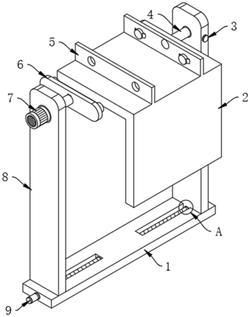

1.一种多角度夹件装置,包括底座(1)以及滑动设置在底座(1)顶端面两侧的支撑架(8),其特征在于:两个所述支撑架(8)之间设置有汽车沙发主体(2),且两个支撑架(8)的顶端均转动设置有转轴(4),所述汽车沙发主体(2)的顶端面两侧均固定有支撑板(5),两个所述转轴(4)上均固定套接有夹板(6),两个所述夹板(6)相向的一侧面均对称固定有吻合插接在支撑板(5)两端的定位杆(12),所述定位杆(12)伸出支撑板(5)的一端对称开设有伸缩槽(15),两个所述伸缩槽(15)中均弹性插接有与支撑板(5)侧壁紧密连接的定位板(14)。

2.根据权利要求1所述的一种多角度夹件装置,其特征在于:所述底座(1)的顶端面两侧均开设有滑槽(17),两个所述滑槽(17)之间转动安装有丝杠(18)。

3.根据权利要求2所述的一种多角度夹件装置,其特征在于:两个所述支撑架(8)的底端均固定有吻合插接在滑槽(17)中的滑动部(16),所述丝杠(18)螺纹方向相反的两端分别螺纹插接在两个滑动部(16)中,且丝杠(18)的一端穿过底座(1)固定连接有旋钮(9)。

4.根据权利要求1所述的一种多角度夹件装置,其特征在于:所述支撑架(8)的侧壁安装有电机(7),所述电机(7)的机轴伸入支撑架(8)与转轴(4)固定连接。

5.根据权利要求4所述的一种多角度夹件装置,其特征在于:所述转轴(4)伸入支撑架(8)的一端呈环形阵列开设有多个定位槽(10),所述支撑架(8)的侧壁螺纹插接有与定位槽(10)抵接的螺栓(3)。

6.根据权利要求1所述的一种多角度夹件装置,其特征在于:所述夹板(6)的中心位置处开设有通孔(11),所述转轴(4)吻合插接在通孔(11)中,并与通孔(11)的内壁轴向固定。

7.根据权利要求1所述的一种多角度夹件装置,其特征在于:所述伸缩槽(15)内嵌安装有弹簧(13),所述弹簧(13)的两端分别与伸缩槽(15)的内壁和定位板(14)抵接。
