专利号: 2023207436694
申请人: 福建海西坊食品科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

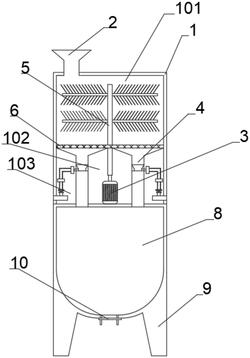

1.一种焙烤食品生产的原料粉碎机,包括机体(1),其特征在于,所述机体(1)顶部安装有进料口(2),进料口(2)连接有机体(1)内上部的粉碎仓(101),粉碎仓(101)内旋转设置有旋转轴(5),旋转轴(5)的两侧设有支杆(11),支杆(11)上均匀分布多排粉碎刀(12),且旋转轴(5)由驱动电机(3)驱动;

所述机体(1)内粉碎仓(101)下方设有下料斗(4),下料斗(4)与粉碎仓(101)之间水平安装有过筛网(6),下料斗(4)的下料通道中安装有喷气环(14),且过喷气环(14)与气缸(13)连接;

所述机体(1)内位于下料斗(4)的下方设有存储仓(8),存储仓(8)下方设有出料口(10)。

2.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述过筛网(6)的目数为40‑60目。

3.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述喷气环(14)内部为中空结构,且喷气环(14)的顶端面往内侧且向下倾斜,倾斜角度为40‑60°。

4.根据权利要求3所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述喷气环(14)的顶端面上均匀开设有多个喷气孔,喷气孔上还安装有防尘网。

5.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述支杆(11)上、下两侧向外倾斜角45‑50°均匀安装多个粉碎刀(12)。

6.根据权利要求4所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述气缸(13)一侧连接至喷气环(14),另一侧通过喷气管(7)连接至机体(1)外部。

7.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述旋转轴(5)从过筛网(6)中部通过旋转安装在粉碎仓(101)内。

8.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述机体(1)中部安装电机仓(102),电机仓(102)内安装驱动电机(3),驱动电机(3)的输出端与旋转轴(5)连接。

9.根据权利要求1所述的一种焙烤食品生产的原料粉碎机,其特征在于,所述出料口(10)处安装旋转阀门。
