专利号: 202320191094X
申请人: 天津市万丰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

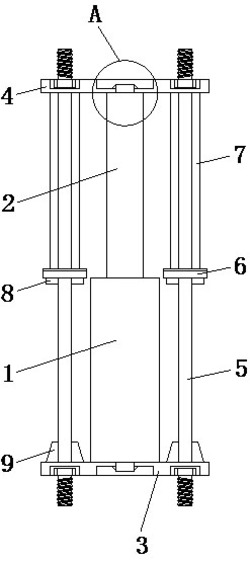

1.一种具有导向效果的液压减震结构,其特征在于:包括液压缸(1);所述液压缸(1)的一端活动连接有液压杆(2),所述液压缸(1)的底端固定安装有第一连接板(3),所述液压杆(2)的顶端固定安装有第二连接板(4),所述第一连接板(3)的顶部固定安装有导向杆(5),所述导向杆(5)的顶端固定连接有限位板(6);

所述限位板(6)的底部设置有套接在导向杆(5)外壁的导向环(8),所述导向环(8)的顶部固定连接有导向轴(7),所述第一连接板(3)的顶部固定连接有加强筋(9),所述液压缸(1)的底端和液压杆(2)的顶端均固定安装有拆装机构(10)。

2.根据权利要求1所述的一种具有导向效果的液压减震结构,其特征在于:所述拆装机构(10)包括插接块(1001),所述插接块(1001)的内部固定连接有弹簧(1003),所述弹簧(1003)的一端固定连接有卡紧块(1002)。

3.根据权利要求1所述的一种具有导向效果的液压减震结构,其特征在于:所述导向轴(7)的顶端焊接有螺栓,且螺栓的外壁螺纹连接有螺母,且导向轴(7)通过螺栓和螺母与第二连接板(4)构成可拆卸结构。

4.根据权利要求1所述的一种具有导向效果的液压减震结构,其特征在于:所述加强筋(9)的数量为四个,且两个加强筋(9)为一组,且两组加强筋(9)以第一连接板(3)的垂直中线为对称轴对称设置。

5.根据权利要求4所述的一种具有导向效果的液压减震结构,其特征在于:所述导向杆(5)的底端穿过同组的加强筋(9)与第一连接板(3)构成可拆卸机构。

6.根据权利要求5所述的一种具有导向效果的液压减震结构,其特征在于:所述液压缸(1)和液压杆(2)通过拆装机构(10)分别与第一连接板(3)和第二连接板(4)构成可拆卸结构。
