专利号: 2022221149529
申请人: 河北法尔特汽车部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

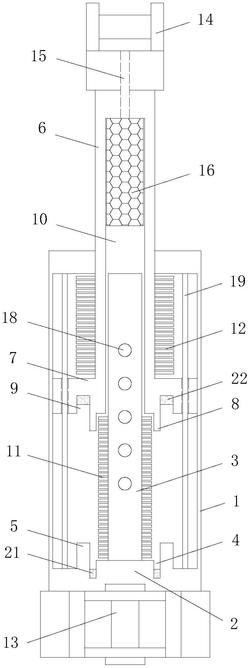

1.一种具有双向缓冲效果的减震器,该减震器包括活塞套筒、竖向活动连接于所述活塞套筒内侧的活塞轴杆、设置于所述活塞套筒内侧的一号减震元件和二号减震元件;其特征在于,所述活塞套筒内侧底端设置有承压台座,所述承压台座上端固定连接有中轴柱,所述承压台座上端开设有环形底插槽,所述底插槽设置于所述中轴柱底端外侧,所述承压台座上端固定连接有底插环,所述底插环设置于所述底插槽外侧,所述活塞轴杆下端固定安装有承压片,所述承压片下端固定连接有顶插环,所述承压片下端开设有顶插槽,所述顶插槽设置于所述顶插环内侧,所述活塞轴杆中间开设有中腔,所述中轴柱设置于所述中腔内侧,所述一号减震元件设置于所述承压片与所述承压台座之间,所述二号减震元件设置于所述承压片与所述活塞套筒顶端内壁之间。

2.根据权利要求1所述的一种具有双向缓冲效果的减震器,其特征在于,所述活塞套筒底端固定安装有用于连接设备支架体系的固定端连接件,所述活塞轴杆顶端固定安装有用于连接外接活动机构的活动端连接件。

3.根据权利要求2所述的一种具有双向缓冲效果的减震器,其特征在于,所述活动端连接件中间开设有贯通于所述中腔的注油孔,所述中腔内侧设置有泡棉塞,所述泡棉塞设置于所述中轴柱上侧。

4.根据权利要求3所述的一种具有双向缓冲效果的减震器,其特征在于,所述中轴柱顶端开设有通孔,所述中轴柱外壁竖向等距开设有与所述通孔相连通的溢油孔。

5.根据权利要求1所述的一种具有双向缓冲效果的减震器,其特征在于,所述活塞套筒内侧左右对称安装有竖向设置的导行杆,所述承压片内侧左右对称开设有上下贯通的导行孔,所述导行杆设置于所述导行孔内侧。

6.根据权利要求1所述的一种具有双向缓冲效果的减震器,其特征在于,所述底插槽内侧设置有一号橡胶圈,所述顶插槽内侧设置有二号橡胶圈,所述顶插环设置于所述底插槽上方,所述底插环设置于所述顶插槽下方。
