专利号: 2023118411445
申请人: 江苏明洋环保有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

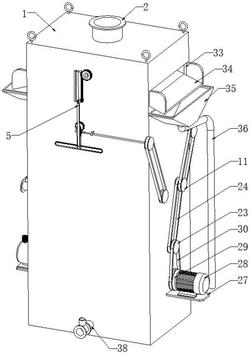

1.一种承压一体化污水曝气处理系统,包括一体箱(1),其特征在于,所述一体箱(1)的上端面固定有进水口(2),所述一体箱(1)内固定有滤框(3),所述滤框(3)内固定有滤网(4),所述滤框(3)内设有清理结构(5),所述滤框(3)的下侧设有刺泡结构(6),所述一体箱(1)内转动连接有两个搅拌轴(7),两个所述搅拌轴(7)上均均匀固定连接有一组搅拌桨(8),两个所述搅拌轴(7)的一端分别固定连接有啮合连接的传动齿轮(9),两个所述搅拌轴(7)的另一端分别贯穿一体箱(1)并固定连接有第一带轮(10)和第一双槽带轮(11),所述一体箱(1)底部内固定有支架(12),所述支架(12)的上端面中心处固定有第一轴承(13),所述第一轴承(13)的内圈固定有连接管(14),所述连接管(14)的顶端固定有分支管(15),所述分支管(15)上均匀固定有一组发散座(16),所述发散座(16)的顶端固定有滤套(17),所述分支管(15)上固定有一组与发散座(16)位置对应的输送管(18),且输送管(18)的端部贯穿滤套(17)并延伸至其内部,所述连接管(14)上固定有从动锥齿轮(19),所述支架(12)上固定有两个连接杆(20),两个所述连接杆(20)之间转动连接有转轴(21),所述转轴(21)的内端固定有与从动锥齿轮(19)啮合连接的主动锥齿轮(22),所述转轴(21)的外端固定有第二双槽带轮(23),所述第二双槽带轮(23)通过第一皮带(24)与第一双槽带轮(11)传动连接,所述支架(12)的底端固定有输气管(25),且输气管(25)的顶端延伸至连接管(14)的内部,所述一体箱(1)的侧壁上安装有气泵(26),且气泵(26)的输出端与输气管(25)的外端固定连接;

所述清理结构(5)包括对称且固定在滤框(3)内的两个衔接杆(501),两个所述衔接杆(501)之间转动连接有清理轴(502),所述清理轴(502)上均匀固定连接有三个固定杆(503),三个所述固定杆(503)的底端固定连接有刮板(504),所述清理轴(502)的一端贯穿一体箱(1)并固定连接有往复齿轮(505),所述往复齿轮(505)的一侧设有滑轨(506),且滑轨(506)与一体箱(1)固定连接,所述滑轨(506)内滑动连接有滑条(507),所述滑条(507)的侧壁上固定连接有与往复齿轮(505)啮合连接的齿条(508),所述齿条(508)的底端固定连接有往复杆(509),所述往复杆(509)的底端固定连接有拨动环(5010),所述拨动环(5010)内设有拨动柱(5011),所述一体箱(1)的外侧壁上固定连接有第二轴承(5012),所述第二轴承(5012)的内圈固定连接有连接轴(5013),所述连接轴(5013)的外端固定连接有旋转板(5014),且旋转板(5014)与拨动柱(5011)固定连接,所述连接轴(5013)上固定连接有蜗轮(5015),所述一体箱(1)的外侧壁上固定连接有两个安装块(5016),两个所述安装块(5016)之间转动连接有传动轴(5017),所述传动轴(5017)的内端固定连接有与蜗轮(5015)啮合连接的蜗杆(5018),所述传动轴(5017)的外端固定连接有第二带轮(5019),所述第二带轮(5019)通过第二皮带(5020)与第一带轮(10)传动连接。

2.根据权利要求1所述的一种承压一体化污水曝气处理系统,其特征在于,所述刺泡结构(6)包括固定在一体箱(1)内的安装框(601),所述安装框(601)的下端面均匀固定连接有一组安装座(602),前后相邻所述安装座(602)之间均转动连接有刺泡辊(603),所述刺泡辊(603)的一端轴端固定连接有第一锥齿轮(604),所述安装框(601)的靠近第一锥齿轮(604)一侧的下端面固定连接有两个固定片(605),两个所述固定片(605)之间转动连接有配合轴(606),所述配合轴(606)上固定连接有与第一锥齿轮(604)啮合连接的第二锥齿轮(607),所述配合轴(606)的一端固定连接有传动杆(608),所述传动杆(608)的外端贯穿一体箱(1)并固定连接有第三带轮(609),所述第三带轮(609)通过第三皮带(6010)与第一双槽带轮(11)传动连接。

3.根据权利要求2所述的一种承压一体化污水曝气处理系统,其特征在于,所述一体箱(1)的外侧壁上固定连接有承载板(27),所述承载板(27)的上端面固定连接有电机(28),所述电机(28)的驱动端固定连接有第四带轮(29),所述第四带轮(29)通过第四皮带(30)与第二双槽带轮(23)传动连接。

4.根据权利要求3所述的一种承压一体化污水曝气处理系统,其特征在于,所述滤框(3)上对称开设有两个排杂口(31),所述排杂口(31)的外侧分别设有输送架(32),且输送架(32)分别与滤框(3)固定连接。

5.根据权利要求4所述的一种承压一体化污水曝气处理系统,其特征在于,所述一体箱(1)的左右两侧侧壁上分别开设有与滤框(3)对应的排出口(33),所述一体箱(1)的左右侧壁上均固定连接有与排出口(33)相匹配的导向框(34),所述导向框(34)的下侧设有收集框(35),且收集框(35)与一体箱(1)固定连接,所述收集框(35)的底端固定连接有排出管(36)。

6.根据权利要求5所述的一种承压一体化污水曝气处理系统,其特征在于,所述一体箱(1)的内部内对称且固定连接有两个导板(37),所述一体箱(1)的底部侧壁上固定连接有排污管(38),且排污管(38)上安装有电磁阀。

7.根据权利要求6所述的一种承压一体化污水曝气处理系统,其特征在于,所述一体箱(1)的侧壁上固定连接有排水管(39),所述排水管(39)上安装有电磁阀。

8.根据权利要求7所述的一种承压一体化污水曝气处理系统,其特征在于,所述输气管(25)的直径与连接管(14)的内径相同,所述分支管(15)的长度小于一体箱(1)的宽度。

9.根据权利要求7或8所述的一种承压一体化污水曝气处理系统的处理工艺,其特征在于,包括如下步骤:

S1:过滤:将污水通过进水口(2)通入一体箱(1)当中,污水在经过滤网(4)时能够对污水当中的杂质进行过滤处理,经过滤网(4)过滤后的水源向下进行输送;

S2:曝气处理:启动气泵(26)向输气管(25)当中输送气体,气体通过连接管(14)输送至分支管(15)当中,分支管(15)通过输送管(18)将气体输送至发散座(16)当中向四周发散气体,同时滤套(17)能够对污水的中的杂质进行过滤,同时启动电机(28)使第四带轮(29)进行转动,第四带轮(29)的转动使第四皮带(30)带动第二双槽带轮(23)进行转动,第二双槽带轮(23)带动转轴(21)进行转动,从而使主动锥齿轮(22)进行转动,主动锥齿轮(22)带动从动锥齿轮(19)和连接管(14)进行转动,进而使发散座(16)进行旋转,使气体均匀的发散至污水当中;

S3:在步骤二当中第二双槽带轮(23)的转动带动第一皮带(24)和第一双槽带轮(11)进行转动,第一双槽带轮(11)的转动使与其连接的搅拌轴(7)进行转动,通过传动齿轮(9)的传动,两个搅拌轴(7)同步进行转动,进而使搅拌桨(8)进行转动,使气体与污水进行充分的混合;

S4:在步骤三当中搅拌轴(7)的转动带动第一带轮(10)进行转动,进而使第二皮带(5020)带动第二带轮(5019)进行转动,从而使传动轴(5017)和蜗杆(5018)进行转动,蜗杆(5018)的转动使蜗轮(5015)和连接轴(5013)进行转动,连接轴(5013)带动旋转板(5014)和拨动柱(5011)进行转动,拨动柱(5011)带动拨动环(5010)和往复杆(509)进行转动,往复杆(509)的往复移动使齿条(508)进行往复移动,进而使往复齿轮(505)进行往复转动,往复齿轮(505)的往复转动使清理轴(502)和刮板(504)进行往复转动,进而将过滤出的杂质拨向排杂口(31),杂质通过输送架(32)和导向框(34)流向收集框(35)当中,再通过排出管(36)向外排出;

S5:由于第一双槽带轮(11)的转动带动第三皮带(6010)和第三带轮(609)进行转动,进而使传动杆(608)和配合轴(606)进行转动,配合轴(606)的转动使第二锥齿轮(607)进行转动,进而带动第一锥齿轮(604)和刺泡辊(603)进行转动,刺泡辊(603)的转动能够将水中的气泡进行刺破,增加气体与污水的接触,提高曝气的效果;

S6:曝气结束以后,静置一段时间污水中的沉淀物沉淀至一体箱(1)的底部,通过排水管(39)将污水排出,在通过排污管(38)将聚合在一体箱(1)底部的沉淀物排出。
