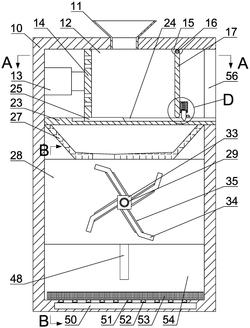

1.一种工厂污水曝气处理系统，包括壳体(10)，其特征在于，所述壳体(10)上侧壁固定设有进水斗(11)，所述壳体(10)内腔上侧设有分离腔(12)，所述壳体(10)内腔上侧设有分离机构，分离机构用于将污水中含有的污泥和部分固体废料与污水分离，分离机构包括所述壳体(10)内腔左侧壁固定设有过滤板(23)，所述过滤板(23)右侧所述壳体(10)右侧壁相抵接，所述过滤板(23)中部设有若干滤孔(26)，所述过滤板(23)上侧开设有两条卸料滑槽(24)，所述壳体(10)右侧壁上侧开设有卸料口(56)，所述壳体(10)左侧壁固定设有电控伸缩杆(13)，所述电控伸缩杆(13)右端固定设有挤压滤板(14)，所述挤压滤板(14)下侧固定设有两个卸料滑轨(25)，所述卸料滑轨(25)右端为斜面，每个所述卸料滑轨(25)在对应的所述卸料滑槽(24)内滑动连接；所述壳体(10)上侧壁固定设有两个铰接块(15)，两个所述铰接块(15)共同固定设有铰接杆(16)，所述铰接杆(16)外侧转动设有卸料门(17)，所述卸料门(17)右侧下部设有控制装置，控制装置用于控制所述卸料门(17)打开与闭合，控制装置包括所述卸料门(17)右侧固定设有两个控制箱(18)，所述控制箱(18)内滑动设有控制滑块(19)，所述控制滑块(19)下侧设有控制杆(22)，所述控制杆(22)下端左侧为斜面右侧为曲面，所述控制滑块(19)与所述控制箱(18)内腔里侧之间连接有控制弹簧(21)，所述过滤板(23)上右侧固定设有限制挡块(20)，所述限制挡块(20)与所述控制杆(22)相抵触；所述过滤板(23)下侧固定设有导流罩(27)，所述壳体(10)左右侧壁各固定设有隔板(28)，所述控制箱(18)上端与所述导流罩(27)相抵接，两个所述隔板(28)中部共同转动设有空心转轴(29)，所述空心转轴(29)中部设有能量转换装置，能量转换装置是将水的势能转换为动能，能量转换装置包括所述空心转轴(29)中部固定设有方形轴套(33)，所述方形轴套(33)沿圆周方向均匀固定设有四个扇叶(34)，每个所述扇叶(34)内部固定设有换热管(35)，每个所述换热管(35)与所述空心转轴(29)内腔均接通；所述空心转轴(29)后侧设有电解机构，电解机构通过切割磁感线产生电流，在电解棒的作用下将污水分解产生氧气，电解机构包括所述空心转轴(29)，所述空心转轴(29)后侧固定设有偏心板(36)，所述偏心板(36)外端铰接设有第一连杆(37)，所述壳体(10)后侧壁固定设有固定杆(38)，所述固定杆(38)前端转动设有第二连杆(39)，所述第二连杆(39)下端与所述第一连杆(37)下端相铰接，所述第二连杆(39)上端铰接设有第三连杆(40)；所述壳体(10)后侧壁固定设有切割箱(42)，所述切割箱(42)内开设有切割滑槽(43)，所述切割滑槽(43)内滑动设有两个滑杆(44)，两个所述滑杆(44)前端共同固定设有连接块(41)，所述连接块(41)前侧与所述第三连杆(40)下端相铰接，所述连接块(41)上端固定设有支撑杆(45)，所述支撑杆(45)上端固定设有切割线框(46)，所述壳体(10)左右侧壁均固定设有磁铁(47)，两个所述磁铁(47)电极极性相反，后侧所述隔板(28)下侧固定设有电解棒(48)，所述电解棒(48)与所述切割线框(46)相连接，所述切割线框(46)在上下摆动时通过切割磁感线产生电流作用与所述电解棒(48)电解污水产生氧气；所述壳体(10)前侧壁设有曝气机构，曝气机构包括所述壳体(10)前侧壁固定设有连接转套(30)，所述连接转套(30)与所述空心转轴(29)转动连接，所述壳体(10)前侧壁固定设有进液管(31)，所述进液管(31)通过所述连接转套(30)与所述空心转轴(29)接通，所述进液管(31)前端固定设有手动阀门(32)，通过控制所述手动阀门(32)闭合与打开将所述第二连杆(39)中注入双氧水，所述进液管(31)下侧固定设有单向气阀(49)，所述壳体(10)前侧壁与底侧壁设有曝气管道(50)，所述曝气管道(50)与所述进液管(31)通过所述单向气阀(49)相互实现单向接通，所述壳体(10)前侧壁外侧固定设有曝气箱(55)，所述曝气箱(55)与所述曝气管道(50)相接通，底部所述曝气管道(50)开设有若干气眼(51)，每个所述气眼(51)内固定设有喷气嘴(52)，所述壳体(10)内腔下侧设有净化室(54)，所述净化室(54)下侧壁固定设有生物净化膜(53)。
