1.一种膨润土负载抗菌剂，其特征在于：所述膨润土负载抗菌剂按照如下步骤制备：向N,N‑二甲基甲酰胺中加入氯代羟基膨润土，分散均匀后加入盐酸胍丙基咪唑，加热至80‑

110 ℃，反应18‑36 h，过滤、洗涤并干燥，制得膨润土负载抗菌剂。

2.根据权利要求1所述的一种膨润土负载抗菌剂，其特征在于：所述氯代羟基膨润土和盐酸胍丙基咪唑的重量比为1:3‑8。

3.根据权利要求1所述的一种膨润土负载抗菌剂，其特征在于：所述盐酸胍丙基咪唑按照如下步骤制备：向乙醇中加入重量比为2.5‑3.5:1的1‑(3‑氨基丙基)咪唑和单氰胺，并滴加10‑15%的盐酸溶液，在70‑85 ℃中反应6‑18 h，减压浓缩、萃取分离、重结晶，得到盐酸胍丙基咪唑。

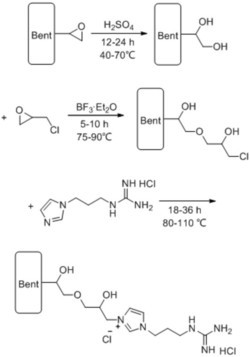

4.根据权利要求1所述的一种膨润土负载抗菌剂，其特征在于：所述氯代羟基膨润土按照如下步骤制备：（1）向盐酸溶液中加入膨润土进行酸化，得到酸改性膨润土并分散到乙醇中，加入KH560并搅拌反应，过滤，洗涤并干燥，得到KH560改性膨润土；

（2）向硫酸溶液中加入KH560改性膨润土，在40‑70 ℃中搅拌水解12‑24 h，过滤，洗涤并干燥，得到羟基膨润土；

（3）向1,4‑二氧六环中加入羟基膨润土，分散均匀后加入环氧氯丙烷和三氟化硼乙醚，在75‑90 ℃中反应5‑10 h，过滤，洗涤并干燥，得到氯代羟基膨润土。

5.根据权利要求4所述的一种膨润土负载抗菌剂，其特征在于：所述（2）硫酸溶液的质量分数为1.5‑3%。

6.根据权利要求4所述的一种膨润土负载抗菌剂，其特征在于：所述（3）中羟基膨润土、环氧氯丙烷和三氟化硼乙醚的重量比为1:4‑12:0.3‑1。

7.一种如权利要求1‑6任一项所述的膨润土负载抗菌剂在抗菌纤维中的应用。

8.根据权利要求7所述的膨润土负载抗菌剂在抗菌纤维中的应用，其特征在于：所述抗菌纤维按照如下步骤制备：（1）将聚丙烯、聚丙烯接枝马来酸酐和膨润土负载抗菌剂在双螺杆挤出机中在180‑200 ℃中熔融挤出，将母粒加入到N,N‑二甲基甲酰胺中，配置成质量分数为12‑18%的纺丝液，进行静电纺丝，纺丝电压控制为15‑20 kV，纺丝液流速控制为0.3‑0.8 mL/h，纺丝得到抗菌纤维。

9.根据权利要求8所述的膨润土负载抗菌剂在抗菌纤维中的应用，其特征在于：所述聚丙烯、聚丙烯接枝马来酸酐和膨润土负载抗菌剂的重量比为1:0.01‑0.03:0.01‑0.05。
