1.一种硫功能化纳米碳点在铝离子和氟离子检测中的应用，其特征在于，将二硫代水杨酸与三聚氰胺溶于乙酸中混合，经溶剂热法制得所述的硫功能化纳米碳点；其中，所述的二硫代水杨酸与三聚氰胺的摩尔比为1:1‑3。

2.根据权利要求1所述的应用，其特征在于，所述溶剂热反应之前进行超声处理，待超声后将溶液转移至聚四氟乙烯内衬的反应釜中；且所述溶剂热法中，反应温度为170‑190℃，反应时间为9‑11 h。

3.根据权利要求1所述的应用，其特征在于，经所述溶剂热反应合成纳米碳点粗产品溶液，随后将所得溶液经冷却、离心过滤后得到所述的硫功能化纳米碳点溶液；其中，离心转速为9000‑11000 rpm，离心时间为4‑6 min，离心后的溶液通过0.2‑0.24 mM滤膜过滤。

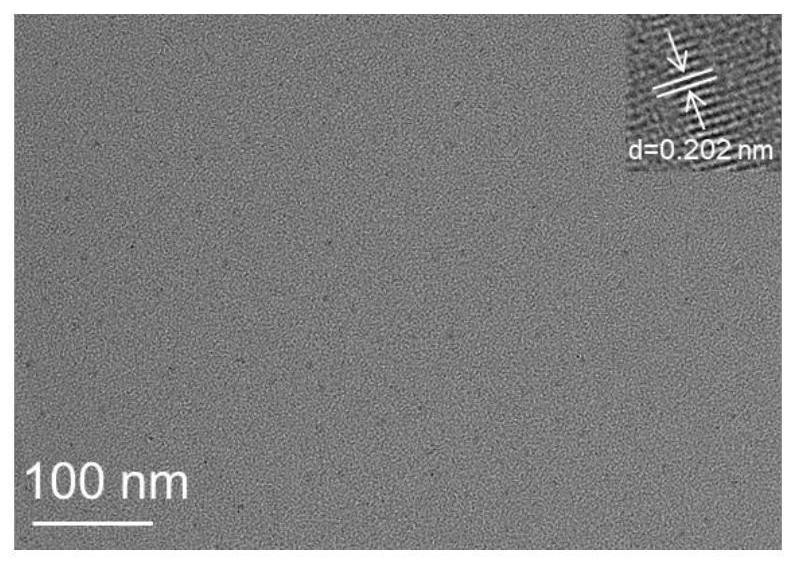

4.根据权利要求1所述的应用，其特征在于，所述的应用操作如下：

将所述纳米碳点溶液与磷酸盐缓冲液混合后制成检测金属离子的探针，或将所述纳米碳点溶液与磷酸盐缓冲液混合后再加入铝离子标准溶液配制成检测阴离子的探针。

5.根据权利要求4所述的应用，其特征在于，所述检测金属离子的探针的制备方法：将

19‑21 mL的纳米碳点原液与1.5‑2.5 mL的磷酸盐缓冲液充分混合，并加入到比色皿中配制成检测铝离子的探针溶液。

6.根据权利要求4所述的应用，其特征在于，所述检测阴离子的探针的制备方法：将19‑

21 mL的碳点原液与1.5‑2.5 mL的磷酸盐缓冲液充分混合，并加入到比色皿中，再加入23‑

25 mM的铝离子标准溶液，最终配制成检测氟离子的探针溶液。
