专利号: 2023113146373
申请人: 威海亨策新能源科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

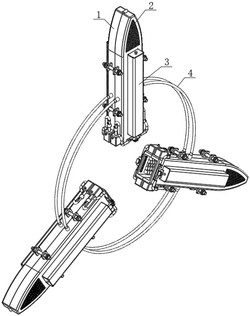

1.一种风力发电机叶片的清洗设备,包括若干个框体(1),其特征在于:相邻的两个所述框体(1)相对应的一侧均开设有若干个盲孔,相邻的两个所述盲孔内腔共同固定连接有弹簧(10),相邻的两个所述框体(1)远离弹簧(10)的一侧均共同设有合页,相邻的两个所述框体(1)之间通过合页活动连接,所述框体(1)外侧边缘均固定连接有连接螺纹管(28),所述连接螺纹管(28)内腔均螺纹连接有限位螺纹杆(29),相邻的两个所述限位螺纹杆(29)之间共同固定连接有连接弹性杆(4),所述框体(1)远离弹簧(10)的一侧均开设有开口,所述开口内均固定连接有过滤板(2),所述框体(1)远离弹簧(10)的一侧均固定连接有固定框(3),所述框体(1)外侧边缘设有输送机构,所述输送机构包括若干个收集框(8),若干个所述收集框(8)一侧固定连接在相邻的框体(1)外侧边缘,所述收集框(8)靠近连接螺纹管(28)的一侧均开设有通孔,所述收集框(8)靠近连接螺纹管(28)的一侧均固定连接有连接管(14),所述连接管(14)通过通孔与收集框(8)内腔为相互贯通设置,所述连接管(14)外侧边缘均套设有限位管(19),所述限位管(19)一端固定连接在相邻的收集框(8)一侧,所述限位管(19)远离收集框(8)的一端均固定连接有球体(20),所述球体(20)远离限位管(19)的一侧固定连接有支撑管(21),所述支撑管(21)外侧边缘设有电磁阀(22),所述支撑管(21)远离球体(20)的一端均固定连接有软管(9),所述框体(1)远离弹簧(10)的一侧均开设有连接槽,所述连接槽内均设有海绵板(23),所述海绵板(23)相对应的一侧均固定连接有若干个刷头(24),所述海绵板(23)外侧边缘均固定连接有两个固定杆(25),所述固定杆(25)一端固定连接在相邻的连接槽内腔侧壁,所述球体(20)内腔设有空心球(18),所述空心球(18)外侧边缘开设有若干个连接孔,所述收集框(8)内腔均设有活动板(15),所述活动板(15)靠近球体(20)的一侧均固定连接有竖杆(16),所述竖杆(16)远离活动板(15)的一端贯穿相邻的通孔和连接管(14),并固定连接有固定盘(17),所述收集框(8)远离框体(1)的一侧均开设有限位孔,所述收集框(8)远离框体(1)的一侧均固定连接有固定管(12),所述固定管(12)通过限位孔与收集框(8)内腔为相互贯通设置,所述固定管(12)内腔设有密封塞(13);

所述固定框(3)靠近合页的一侧均开设有调节孔,所述固定框(3)靠近合页的一侧均固定连接有限位螺纹管(32),所述限位螺纹管(32)通过调节孔与固定框(3)内腔为相互贯通设置,所述限位螺纹管(32)内腔均螺纹连接有螺纹塞(33),所述固定框(3)内腔均设有移动板(26),所述移动板(26)一侧均固定连接有活动杆(27),所述活动杆(27)远离移动板(26)的一端贯穿固定框(3)内腔侧壁,并固定连接有推板(37),所述推板(37)远离活动杆(27)的一侧均固定连接有竖板(34),所述竖板(34)远离推板(37)的一侧均固定连接有底板(36),所述竖板(34)外侧边缘均套设有三个配重块(35),所述固定框(3)靠近框体(1)的一侧均开设有第一输送孔,所述框体(1)靠近固定框(3)的一侧均开设有第二输送孔,所述第一输送孔和第二输送孔为相互贯通设置,所述第二输送孔内设有活动塞(31),所述活动塞(31)外侧边缘均固定连接有两个限位弹性杆(30),所述限位弹性杆(30)一端固定连接在框体(1)内腔侧壁,所述框体(1)内腔相对应的一侧均固定连接有若干个毛刷(11),若干个所述毛刷(11)从上至下依次呈线性排列。

2.根据权利要求1所述的一种风力发电机叶片的清洗设备,其特征在于:所述框体(1)外侧边缘均固定连接有四个固定板(6),相邻的两个所述固定板(6)之间共同贯穿设有连接螺纹杆(7),所述连接螺纹杆(7)外侧边缘均螺纹连接有两个螺母(5)。

3.根据权利要求1‑2任一项所述的一种风力发电机叶片的清洗设备的清洗方法,其特征在于,包括以下步骤:

S1:当需要对风力发电机叶片进行维护时,停止风力发电机工作,将相邻的两个框体(1)套在风力发电机叶片表面,框体(1)之间可通过合页进行摆动,弹簧(10)可对相邻的两个框体(1)进行限位,并依次将框体(1)套在风力发电机叶片表面,不同叶片表面的框体(1)之间通过连接弹性杆(4)进行连接,将限位螺纹杆(29)转动至相邻的连接螺纹管(28)内,从而对连接弹性杆(4)进行安装;

S2:当开始对风力发电机叶片表面进行清理时,固定框(3)内部提前装入清洁液,通过限位螺纹管(32)处倒入清洁液,螺纹塞(33)可对固定框(3)内部的清洁液进行密封,启动风力发电机进行工作,叶片开始转动,叶片带动相邻的框体(1)进行转动,框体(1)带动固定框(3)进行转动,毛刷(11)接触到叶片表面,当框体(1)转动至下方时,将向下移动一段距离,从而毛刷(11)便可对叶片表面进行清理;

S3:当固定框(3)转动时,固定框(3)带动活动杆(27)进行转动,原本位于活动杆(27)底部的配重块(35)将转动至活动杆(27)顶部,配重块(35)的重量将带动竖板(34)、底板(36)和推板(37)向下移动,推板(37)带动活动杆(27)向下移动,活动杆(27)带动移动板(26)向下移动,移动板(26)将对清洁液进行挤压,清洁液受到压力将带动活动塞(31)进行移动,活动塞(31)带动限位弹性杆(30)进行拉伸,清洁液将通过孔洞流入到框体(1)内部,毛刷(11)接触到清洁液,便可提高对叶片的清洁效率,此处倒入到固定框(3)内部少量的清洁液,清洁完成则表示固定框(3)内部的清洁剂用完,同时清洁和后续刷漆的步骤可进行步骤互换;

S4:当需要对叶片表面进行补漆时,先启动电磁阀(22),将管道之间互通,收集框(8)内部的漆为提前倒入,通过固定管(12)倒入到收集框(8),密封塞(13)可对固定管(12)进行密封,以上方的收集框(8)为例,漆将位于活动板(15)顶部;

S5:当叶片进行转动时,漆与活动板(15)之间的位置将互调,活动板(15)位于漆上方,活动板(15)受到重力向下移动,活动板(15)带动漆向下挤压,活动板(15)通过竖杆(16)带动固定盘(17)向下移动,漆通过连接管(14)进入到限位管(19)内部,并进入到球体(20)内部,空心球(18)可减缓漆的流动速度,漆逐渐流入到支撑管(21)和软管(9)内部,最终流入到海绵板(23)内部,海绵板(23)对漆进行吸收,刷头(24)吸收到海绵板(23)中的漆,便可对叶片表面进行涂刷;

S6:为了防止框体(1)远离叶片,提前将连接螺纹杆(7)贯穿固定板(6),将螺母(5)转动至连接螺纹杆(7)两端,从而对其进行双重限位。
