1.一种金属基防冰减阻超疏水表面的制备方法，其特征在于，包括以下步骤：（1）对金属表面进行打磨抛光处理，然后放入无水乙醇中进行超声波清洗，烘干；

（2）在步骤（1）所得物表面进行纳秒激光加工处理，制备中心有圆形凸起的菱形阵列，加工完成后，在无水乙醇中进行超声波清洗，用去离子水冲洗后自然晾干；

（3）然后将步骤（2）所得物放入低表面能溶液，真空干燥，随后在阴凉处静置，取出用无水乙醇清洗，风干，得到金属基防冰减阻超疏水表面；

所述低表面能溶液为十四酸溶液、正十二硫醇溶液或硬脂酸溶液，浓度为0.07~

0.2mol/L；

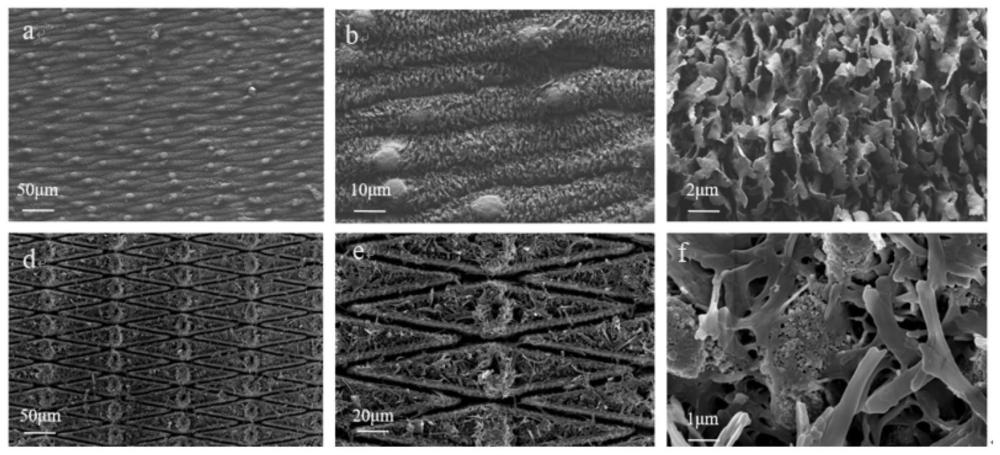

所述步骤（2）中，菱形阵列包括若干菱形结构，所述菱形结构之间相距8 12μm，长对角~线长度为100 150μm，菱形阵列中心横向间距180 200μm，纵向间距35 40μm；所述圆形凸起~ ~ ~的直径为20 30μm。

~

2.根据权利要求1所述的一种金属基防冰减阻超疏水表面的制备方法，其特征在于：所述步骤（1）中，金属为黄铜、铝合金、不锈钢中的任意一种。

3.根据权利要求1所述的一种金属基防冰减阻超疏水表面的制备方法，其特征在于：所述步骤（1）中，超声波清洗的温度为20 60℃，超声频率20 100KHz，输入功率为50 200W，清~ ~ ~洗5 10min。

~

4.根据权利要求1所述的一种金属基防冰减阻超疏水表面的制备方法，其特征在于：所述步骤（1）中，烘干在40 100℃下恒温干燥10 30min。

~ ~

5.根据权利要求1所述的一种金属基防冰减阻超疏水表面的制备方法，其特征在于：所述步骤（2）中，纳秒激光加工处理的扫描速度为100 500mm/s、激光频率为50 200kHz、脉冲~ ~宽度为5 20μs、电流强度为1 3A、加工层数为8 10层。

~ ~ ~

6.根据权利要求1所述的一种金属基防冰减阻超疏水表面的制备方法，其特征在于：所述步骤（3）中，真空干燥的压力为0.05 0.10MPa，时间为10 20min，静置时间为7 9h。

~ ~ ~
