1.一种刺激响应型双药共递送胶束，其特征在于：是以mPEG为亲水性嵌段、二硫键为氧化还原敏感片段、阿霉素DOX为疏水性嵌段构建的聚合物‑药物链接物mPEG‑SS‑DOX作为胶束材料，对姜黄素Cur进行包载，形成的刺激响应型双药共递送胶束mPEG‑SS‑DOX/姜黄素Cur；

按质量比，mPEG‑SS‑DOX: 姜黄素Cur=（6:1）～（3:1）；

所述mPEG为聚乙二醇单甲醚mPEG2000；

所述聚合物‑药物链接物mPEG‑SS‑DOX具有如（Ⅰ）所示的结构式：

（Ⅰ）。

2.权利要求1所述的一种刺激响应型双药共递送胶束的制备方法，其特征在于：制备方法包括如下步骤：

1）取3,3’‑二硫代二丙酸和乙酰氯，在65 ℃下用N2保护回流反应2 h，制取3,3’‑二硫代二丙酸酐；

2）将3,3’‑二硫代二丙酸酐和mPEG溶解于DMF中，在搅拌下加入4‑二甲氨基吡啶和三乙醇胺，所得混合溶液在35℃下用N2保护进行反应，反应24 h，制取mPEG‑SS‑COOH；

3）在搅拌下通过N‑羟基琥珀酰亚胺和|N|,|N| ‑二环己基碳二亚胺活化溶解在DMSO中的mPEG‑SS‑COOH，搅拌12 h后，将mPEG‑SS‑COOH溶液缓慢加到去质子化的阿霉素DOX溶液中，并加入4‑二甲氨基吡啶进行催化反应，抽真空，于N2保护下在黑暗中搅拌24 h后，将溶液置于透析袋中，先在DMSO中透析除去游离DOX，然后在去离子水中透析除去有机溶剂DMSO，冷冻干燥，得到mPEG‑SS‑DOX；

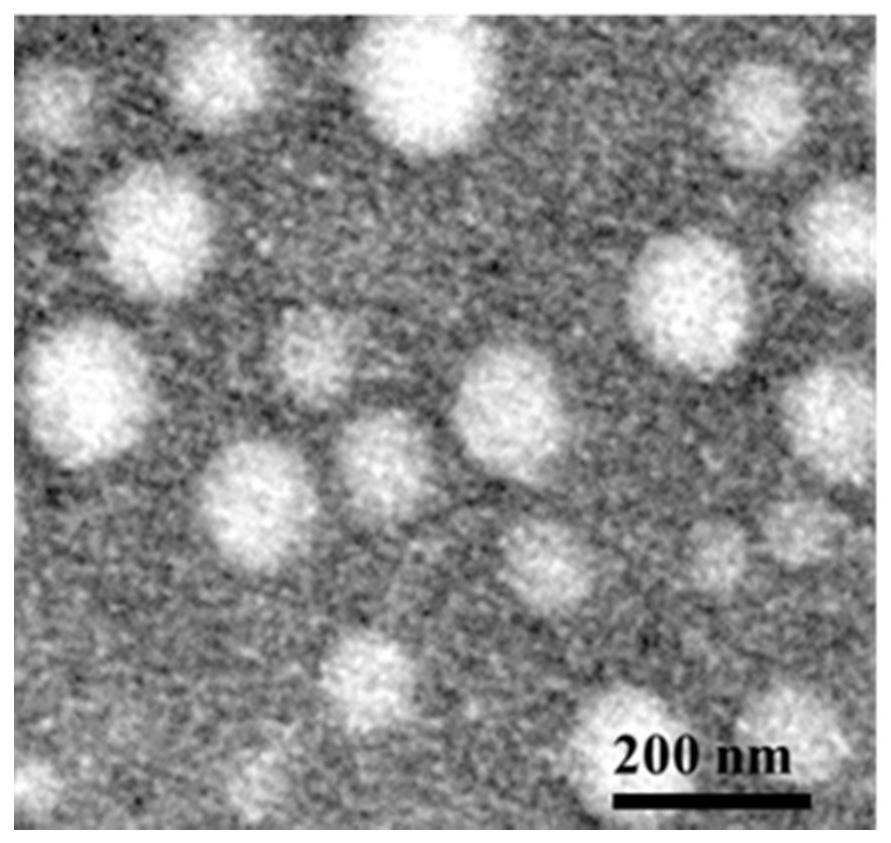

4）将mPEG‑SS‑DOX和姜黄素溶解于DMSO中，所得混合溶液缓慢滴加到去离子水中，避光搅拌12 h后，转移至透析袋中，透析袋的分子量为2000 Da，通过透析除去DMSO，定时更换透析液，透析完成后经0.45 μm微孔滤膜过滤，得到刺激响应型双药共递送胶束mPEG‑SS‑DOX/姜黄素Cur。

3.根据权利要求2所述的制备方法，其特征在于：所述去质子化的阿霉素DOX是：将DOX·HCl溶于DMSO中，滴加三乙醇胺，在连续搅拌下获得去质子化的DOX。

4.权利要求1所述的一种刺激响应型双药共递送胶束在制备化疗药物中的应用。
