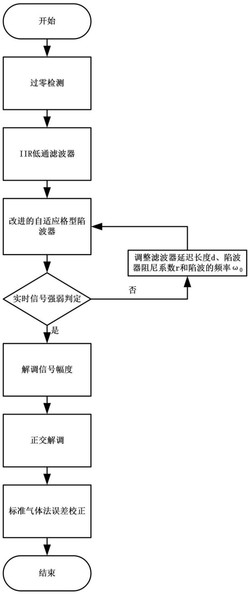

1.过零检测和正交解调混合的科氏流量计相位差计算方法，该方法包括以下步骤：步骤1：建立平稳单相流条件下的科氏流量计信号y(n)为：其中：e(n)是均值为零，方差为1的高斯白噪声，B用来控制噪声的幅度，进而控制信噪比；A为幅值；ω为科氏流量计的振动频率， 为信号的原始相位；

步骤2：从高压加氢流量计中获取原始交流信号；

步骤3：将原始信号分别经过两个相位相差90度的滤波器，然后测量它们的过零时间，得到一个初步的相位差估计值；

步骤4：：根据原始信号频率，生成两个相位相差90度的正弦波信号，并将其与原始信号相乘，得到两路解调信号；

步骤5：设计IIR低通降噪滤波器；

步骤5.1：首先根据实际需求确定需要滤除的噪声和干扰信号的频率范围；

步骤5.2：确定滤波器的通带和阻带，通带的频率范围为0到通带截止频率fp，阻带的频率范围为阻带截止频率fs到无穷大；

步骤5.3：将过零检测算法和正交解调算法的输出进行加权平均，得到混合信号，具体公式为：y(n)＝(1‑α)*x(n)+α*x′(n)其中，x(n)为过零检测算法的输出，x′(n)为正交解调算法的输出，α为加权系数；

步骤5.4：阶数为2到10阶；

步骤5.5：使用MATLAB等工具进行滤波器的仿真；

步骤6：在解调信号时，采用自适应格型IIR陷波器算法来去除信号中的干扰成分；

步骤6.1：确定自适应格型陷波器；

首先需要设计一个初始的格型IIR陷波器，其中包括格型滤波器和IIR陷波器；

格型滤波器的传递函数为：

(‑d)

H(z)＝1‑z

其中，d为延迟器的延迟长度；

IIR陷波器的传递函数为：

其中，r为阻尼系数，ω0为需要陷波的频率，将格型滤波器和IIR陷波器串联起来，得到格型IIR陷波器的传递函数为：步骤6.2：调整格型滤波器和IIR陷波器的参数；

根据实际需求和实时信号情况，我们可以通过以下公式来调整格型滤波器和IIR陷波器的参数。

格型滤波器延迟长度d的调整：

d(n+1)＝d(n)+μ*e(n)*x(n)其中，d(n)为当前的延迟长度，μ为步长，e(n)为误差信号，x(n)为输入信号；

IIR陷波器阻尼系数r和需要陷波的频率ω0的调整：r(n+1)＝r(n)+μ*e(n)*sin(ω0*n)ω0(n+1)＝ω0(n)‑μ*e(n)*r(n)*cos(ω0(n)*n)其中，r(n)为当前的阻尼系数，ω0(n)为当前的需要陷波的频率，μ为步长，e(n)为误差信号；

步骤7：对两路解调信号进行低通滤波处理，得到两路解调信号的幅度；

步骤7.1：对两路解调信号进行低通滤波处理，将高频分量滤除，只保留低频分量。可以使用一阶或二阶低通滤波器，其截止频率应该根据解调信号的频率范围选择合适的值，以保证滤波效果；

步骤7.2：对滤波后的两路信号进行平方运算，即将其分别乘以自身，得到两路信号的平方值，计算公式如下：2

I(t)＝I(t)*I(t)

2

Q(t)＝Q(t)*Q(t)

步骤7.3：对两路信号的平方值进行加法运算，得到总平方值，计算公式如下：

2 2

S(t)＝I(t)+Q(t)

步骤7.4：将总平方值开根号，即可得到两路信号的幅度。计算公式如下：其中，A(t)表示两路解调信号的幅度。在进行平方运算前，也可以进行放大或缩小操作，以适应不同的幅度范围；

步骤8：通过幅度值计算两路解调信号的相位差，具体计算公式为：其中，A1和A2分别是两个正弦波解调信号的幅度值；

步骤9：使用过零检测得到的相位差估计值，对正交解调得到的相位差进行修正，得到最终的相位差计算结果；

步骤9.1：对初步的相位差估计值进行符号判断，确定两路解调信号的相位差是正相位还是负相位；

步骤9.2：如果相位差是正相位，那么最终的相位差结果就是初步的相位差估计值；

步骤9.3：如果相位差是负相位，那么最终的相位差结果需要加上一个固定值，具体计算公式为：其中，t1和t2分别是两个信号过零的时间，T是信号周期，A1和A2分别是两个正弦波解调信号的幅度；

步骤10：得到相位差之后，采用标准气体法进行误差校正，修正计算所得的误差。
