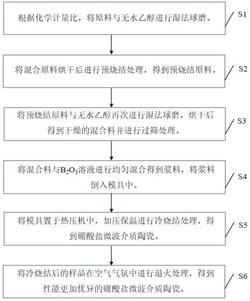

1.一种低介电常数硼酸盐微波介质陶瓷的冷烧结制备方法，其特征在于，步骤为：

将0.2mol B2O3、0.6mol CaCO3分别进行干燥处理；然后置于球磨机中，同时添加氧化锆球和无水乙醇，在转速为400r/min下进行湿法球磨6h；将得到的浆料置入烘箱中，在80℃的条件下干燥至恒重，经孔径为80目的筛网筛分后，置入高温烧结炉中，以3℃/min的升温速率升温至1000℃进行预烧，保温时间为10h，得到预烧料；

将得到的预烧料、氧化锆球和无水乙醇置于球磨机中，在转速为400r/min下进行湿法球磨6h；将得到的浆料置入烘箱中，在80℃的条件下干燥至恒重，经孔径为80目的筛网筛分；

将5g筛分得到的筛下料和5g质量浓度为3.8％的饱和氧化硼溶液置于研钵中，经研磨混合均匀后，将得到的浆料倒入圆柱体模具内；然后将圆柱体模具放入热压机内，在压力为

600Mpa、温度为285℃的条件下，进行冷烧结，保温时间为30min；将冷烧结得到的陶瓷片在

840℃下保温3.5h进行退火处理，经研磨抛光得到所述硼酸盐微波介质陶瓷。

2.一种低介电常数硼酸盐微波介质陶瓷的冷烧结制备方法，其特征在于，步骤为：

将0.2mol B2O3、0.6mol CaCO3分别进行干燥处理；然后置于球磨机中，同时添加氧化锆球和无水乙醇，在转速为400r/min下进行湿法球磨6h；将得到的浆料置入烘箱中，在80℃的条件下干燥至恒重，经孔径为80目的筛网筛分后，置入高温烧结炉中，以3℃/min的升温速率升温至1000℃进行预烧，保温时间为10h，得到预烧料；

将得到的预烧料、氧化锆球和无水乙醇置于球磨机中，在转速为400r/min下进行湿法球磨6h；将得到的浆料置入烘箱中，在80℃的条件下干燥至恒重，经孔径为80目的筛网筛分；

将5g筛分得到的筛下料和5g质量浓度为3.8％的饱和氧化硼溶液置于研钵中，经研磨混合均匀后，将得到的浆料倒入圆柱体模具内；然后将圆柱体模具放入热压机内，在压力为

800Mpa、温度为285℃的条件下，进行冷烧结，保温时间为30min；将冷烧结得到的陶瓷片在

850℃下保温3h进行退火处理，经研磨抛光得到所述硼酸盐微波介质陶瓷。
