专利号: 2022230230055
申请人: 中国地质调查局长沙自然资源综合调查中心
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

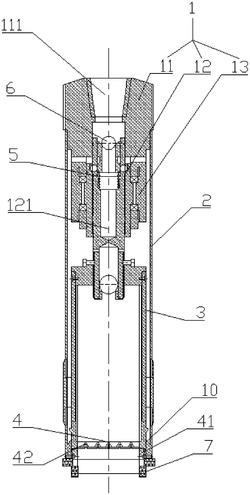

1.一种花瓣式岩心爪取心钻具,其特征在于,包括内管和岩心爪,所述内管形成有用于容纳岩心的容纳空间,所述容纳空间朝向钻头的一端形成敞口;所述岩心爪套设在所述内管朝向所述钻头的一端,所述岩心爪在打开状态时用于敞开所述容纳空间的敞口以使岩心进入所述容纳空间,所述岩心爪在闭合状态时用于切断岩心,并在所述切断后的岩心下部形成闭合的托举板,以将所述岩心托举在所述容纳空间内。

2.根据权利要求1所述的一种花瓣式岩心爪取心钻具,其特征在于,还包括接头、外管和钻头;所述外管内部形成两端贯通的置容空间;所述内管收容于所述置容空间内,所述内管的敞口朝向所述置容空间朝向所述钻头的一端;所述接头的第一端用于与钻杆相连,所述接头的第二端伸入所述置容空间的背离所述钻头的一端以与所述外管固定连接;所述钻头与所述外管的收容所述内管的端部固定连接。

3.根据权利要求2所述的一种花瓣式岩心爪取心钻具,其特征在于,所述岩心爪包括安装座和若干爪片,所述爪片环绕设置在所述安装座上,所述安装座的外侧与所述外管朝向所述钻头一端的内壁连接,各个所述爪片环绕分布固定于所述安装座内侧,所述爪片向所述内管的所述敞口伸入所述容纳空间。

4.根据权利要求3所述的一种花瓣式岩心爪取心钻具,其特征在于,所述安装座为卡簧,和/或所述爪片为硬质合金结构件。

5.根据权利要求4所述的一种花瓣式岩心爪取心钻具,其特征在于,所述爪片的形状为三角形,所述爪片打开时顶角朝向背离所述钻头的一端,所述爪片闭合时各个所述爪片的顶角指向相同,以使各个所述三角形的所述爪片围合形成闭合的所述托举板。

6.根据权利要求3所述的一种花瓣式岩心爪取心钻具,其特征在于,还包括挤压端,所述挤压端设置在所述内管朝向所述钻头的一端,在所述内管朝向所述钻头移动时,所述挤压端用于挤压所述爪片使其闭合。

7.根据权利要求2所述的花瓣式岩心爪取心钻具,其特征在于,所述接头包括连接部件、固定头和移动头;所述固定头为所述接头的第一端,所述移动头为所述接头的第二端,所述连接部件的一端与所述移动头固定连接,所述连接部件的另一端与所述固定头滑动连接,所述连接部件的滑动方向为远离或靠近所述固定头的方向,所述移动头和所述固定头通过复位弹性件连接,所述移动头朝向所述钻头的一端与所述内管连接。

8.根据权利要求7所述的花瓣式岩心爪取心钻具,其特征在于,所述固定头从背离钻头的一端向靠近钻头的一端贯通形成有空腔,所述空腔用于和所述钻杆连通以形成用于通过钻井液的流道,所述移动头形成有与所述空腔贯通的通道,所述通道与所述流道连通,所述通道与所述容纳空间连通,钻井液通过所述容纳空间流出至所述外管的外部。

9.根据权利要求8所述的花瓣式岩心爪取心钻具,其特征在于,所述移动头形成有用于卡接阻断部件的卡接平台;所述阻断部件用于阻断所述空腔和所述通道的连通。

10.根据权利要求2至9中任一项所述的花瓣式岩心爪取心钻具,其特征在于,所述外管朝向所述钻头的一端形成有钻井液排出口,所述钻井液排出口向所述外管外侧形成有钻井液槽,所述钻井液槽用于引导钻井液上返。
