专利号: 2022229419102
申请人: 江苏国桩岩土工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

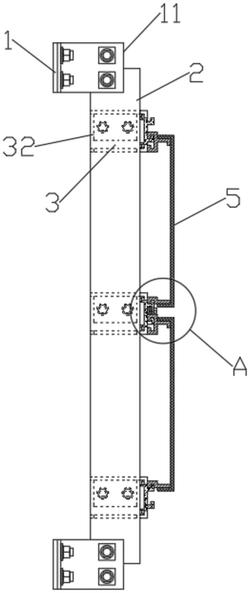

1.一种幕墙板固定结构,包括阵列分布在墙体上的若干个预埋件(1),其特征在于,每个所述预埋件(1)上螺纹连接有两个相对的角钢(11),每两个所述角钢(11)之间竖直螺纹连接有主龙骨(2),所述主龙骨(2)侧面沿长度方向螺纹连接有若干个角码(32),每两个相对的角码(32)之间水平设有副龙骨(3),每个所述副龙骨(3)背离预埋件(1)的一侧设有安装槽(35),每个所述安装槽(35)内部可拆卸连接有支撑板(4),每个所述支撑板(4)背离预埋件(1)的一侧与安装槽(35)槽口齐平,每个所述支撑板(4)与安装槽(35)槽口齐平的一侧水平设有第一挂条(43)与第二挂条(44),每个所述第二挂条(44)以及位于其下方的第一挂条(43)之间挂接有幕墙板(5)。

2.根据权利要求1所述的一种幕墙板固定结构,其特征在于,每个所述副龙骨(3)靠近安装槽(35)的内壁上设有两个相对的楔形条(34),每个所述支撑板(4)背离幕墙板(5)的一侧水平设有两个相对的固定条(41),每个所述固定条(41)靠近支撑板(4)的一侧设有楔形槽(42),每个所述楔形槽(42)与楔形条(34)适配。

3.根据权利要求1所述的一种幕墙板固定结构,其特征在于,每个所述幕墙板(5)内壁顶端水平设有第一挂板(51),每个所述幕墙内壁底端水平设有第二挂板(52),每个所述第一挂板(51)挂接在第二挂条(44)上,每个所述第二挂板(52)挂接在第一挂条(43)上。

4.根据权利要求1所述的一种幕墙板固定结构,其特征在于,每个所述副龙骨(3)底端贯穿设有两个相对的通槽(31),每个所述通槽(31)位于与其对应的角码(32)下方。

5.根据权利要求1所述的一种幕墙板固定结构,其特征在于,每个所述角码(32)靠近主龙骨(2)的一侧可拆卸连接有绝缘垫片(33),每个所述绝缘垫片(33)背离角码(32)的一侧与主龙骨(2)侧面贴合。

6.根据权利要求3所述的一种幕墙板固定结构,其特征在于,每个所述支撑板(4)靠近幕墙板(5)的一侧螺纹连接有若干个压块(6),每个所述压块(6)底端与其对应的第一挂板(51)顶端相抵触,每个所述压块(6)顶端与其对应的第一挂条(43)底端相抵触。
