专利号: 2024211134672
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

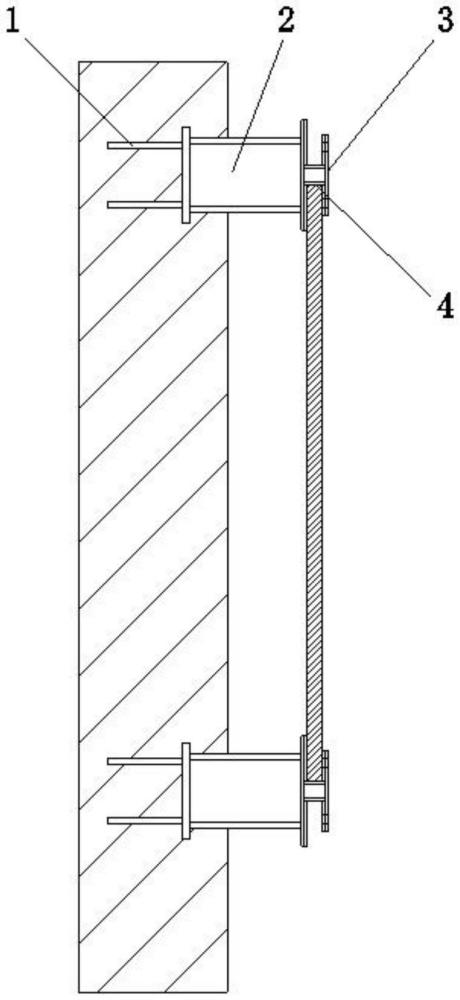

1.一种BIPV建筑幕墙固定结构,其特征在于:包括预埋件(1)、连接槽钢(2)、连接件(3)、四个支撑件(4),所述预埋件(1)设置于建筑外墙内部,所述预埋件(1)与建筑外墙固定连接;所述连接槽钢(2)设置于预埋件(1)侧方,所述连接槽钢(2)侧部与预埋件(1)侧面固定连接;所述连接件(3)设置于连接槽钢(2)远离连接件(3)的侧方,所述连接件(3)侧面与连接槽钢(2)固定连接;四个所述支撑件(4)为不锈钢的长条状板材,与建筑外墙外表面平行,分别均匀设置于连接件(3)的四个侧部,四个所述支撑件(4)一端与连接件(3)侧面固定连接,四个支撑件组成十字型。

2.根据权利要求1所述的一种BIPV建筑幕墙固定结构,其特征在于:所述连接槽钢(2)与预埋件(1)相焊接。

3.根据权利要求1所述的一种BIPV建筑幕墙固定结构,其特征在于:所述连接件(3)与连接槽钢(2)相焊接。

4.根据权利要求1所述的一种BIPV建筑幕墙固定结构,其特征在于:所述连接件(3)呈四面敞口形状,所述连接件(3)内部的镂空空间与支撑件(4)对齐,所述连接件(3)的内部空间与支撑件(4)的厚度一致,所述连接件(3)贯穿开设有定位孔(5)。

5.根据权利要求1所述的一种BIPV建筑幕墙固定结构,其特征在于:四个所述支撑件(4)为不锈钢的长条状板材,所述支撑件(4)由隔水部(6)、两个卡槽(7)组成,两个所述卡槽(7)分别相反设置在隔水部(6)的两侧。

6.根据权利要求5所述的一种BIPV建筑幕墙固定结构,其特征在于:两个所述卡槽(7)均由上挡板(71)、下挡板(72)、侧板(73)组成,所述上挡板(71)和下挡板(72)的一端均与侧板(73)的一侧一体连接,所述上挡板(71)与下挡板(72)之间间隔的高度等于光伏组件的厚度,所述上挡板(71)也贯穿开设有定位孔(5)。
