专利号: 2022229317005
申请人: 沈阳市益达无损检测有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

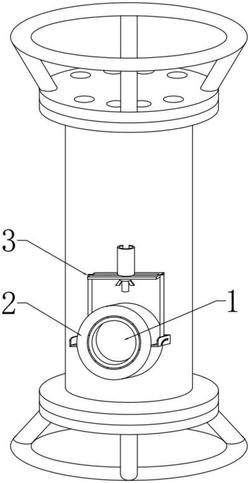

1.一种管道探伤检测装置的定位机构,包括X射线机放射区(1),其特征在于:所述X射线机放射区(1)的外侧套接有套环(2),所述套环(2)外壁相对应的两侧均设只有侧耳(8),所述套环(2)的外壁转动连接有支架(3),且支架(3)于与侧耳(8)配合相连,所述支架(3)的横梁处设置有用于放置光点发射器的托架(5)。

2.根据权利要求1所述的一种管道探伤检测装置的定位机构,其特征在于:所述侧耳(8)为直角卡槽,所述支架(3)的两侧转轴处设置在侧耳(8)的内侧。

3.根据权利要求2所述的一种管道探伤检测装置的定位机构,其特征在于:所述侧耳(8)的外壁开设有圆弧滑槽,围绕所述圆弧滑槽设置有量角刻度,所述支架(3)的外壁连接有刻度指针(7),所述刻度指针(7)贯穿圆弧滑槽。

4.根据权利要求1所述的一种管道探伤检测装置的定位机构,其特征在于:所述套环(2)的外壁设置有凸起的半圆球,半圆球与支架(3)的臂杆相邻。

5.根据权利要求1所述的一种管道探伤检测装置的定位机构,其特征在于:所述套环(2)的内侧设置有凹槽(9),所述凹槽(9)的内侧设置有加固机构(6),且加固机构(6)贯穿套环(2)的内壁与X射线机放射区(1)的外壁相贴合。

6.根据权利要求5所述的一种管道探伤检测装置的定位机构,其特征在于:所述加固机构(6)包括背板(61),所述背板(61)的内侧中心处设置有插杆(63),所述插杆(63)的外壁套接有压缩弹簧(62),所述背板(61)的外侧设置有推压卡块(64),所述推压卡块(64)与X射线机放射区(1)的外壁相贴合。

7.根据权利要求6所述的一种管道探伤检测装置的定位机构,其特征在于:所述推压卡块(64)的外壁表面成圆弧状。

8.根据权利要求6所述的一种管道探伤检测装置的定位机构,其特征在于:所述推压卡块(64)靠近内侧的一端设置为锁舌状。

9.根据权利要求1所述的一种管道探伤检测装置的定位机构,其特征在于:所述支架(3)的横梁上设置有滑道(4),所述托架(5)贯穿滑道(4),且托架(5)与滑道(4)滑动连接,所述托架(5)位于支架(3)的横梁另一侧设置有紧固件。

10.根据权利要求1所述的一种管道探伤检测装置的定位机构,其特征在于:所述托架(5)的一端为自锁式卡槽。
