专利号: 2022224119205
申请人: 安徽省科力热能设备工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

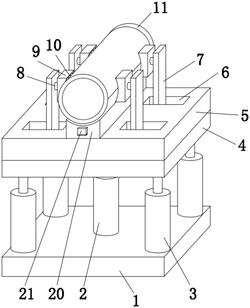

1.一种火管锅炉烟管自动穿管工装,包括底座(1),其特征在于,所述底座(1)的顶部固定连接有气缸(2),所述气缸(2)的输出轴上固定连接有横板(4),所述横板(4)的顶部设置有横移组件,所述横移组件上设置有顶板(5),所述顶板(5)的顶部设置有导向限位组件,所述顶板(5)的顶部固定连接有弧形放置座(20),所述弧形放置座(20)的前侧固定连接有驱动电机(21),所述驱动电机(21)的输出轴上固定连接有驱动丝杆(23),所述驱动丝杆(23)的外侧螺纹套设有驱动板(22),所述驱动板(22)的顶部固定连接有推板(11)。

2.根据权利要求1所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述横移组件包括固定设置在横板(4)一侧下电机(12),所述横板(4)的顶部开设有横移槽(13),所述下电机(12)的输出轴上固定连接有横移丝杆(14),所述横移丝杆(14)的外侧螺纹套设有横移板(15),所述横移板(15)固定设置在顶板(5)的底部。

3.根据权利要求2所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述横移板(15)滑动套设在横移槽(13)内。

4.根据权利要求1所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述导向限位组件包括固定设置在顶板(5)一侧的上电机(26),所述顶板(5)的顶部开设有四个导向口(6),位于同一侧的两个导向口(6)之间转动设置有同一个双向丝杆(19),所述上电机(26)的输出轴固定连接在对应的双向丝杆(19)的一端,两个双向丝杆(19)的外侧均固定套接有链轮(17),两个链轮(17)上传动连接有同一个传动链(18),两个双向丝杆(19)的外侧均螺纹套设有两个移动板(7),四个移动板(7)的内侧均固定连接有连接板(8),四个连接板(8)的内侧均固定连接有弧形限位板(9)。

5.根据权利要求4所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述弧形限位板(9)的内侧转动设置有多个上滚珠(10),所述弧形放置座(20)的顶部转动设置有多个下滚珠(25)。

6.根据权利要求4所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述顶板(5)内开设有空腔(16),所述链轮(17)和传动链(18)均位于空腔(16)内。

7.根据权利要求1所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述弧形放置座(20)的顶部开设有凹槽(24),所述驱动板(22)滑动套设在凹槽(24)内。

8.根据权利要求1所述的一种火管锅炉烟管自动穿管工装,其特征在于,所述底座(1)与横板(4)之间固定设置有四个伸缩杆(3),所述气缸(2)位于四个伸缩杆(3)之间。
