专利号: 2024212624236
申请人: 盐城吉利达铁路专用设备制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

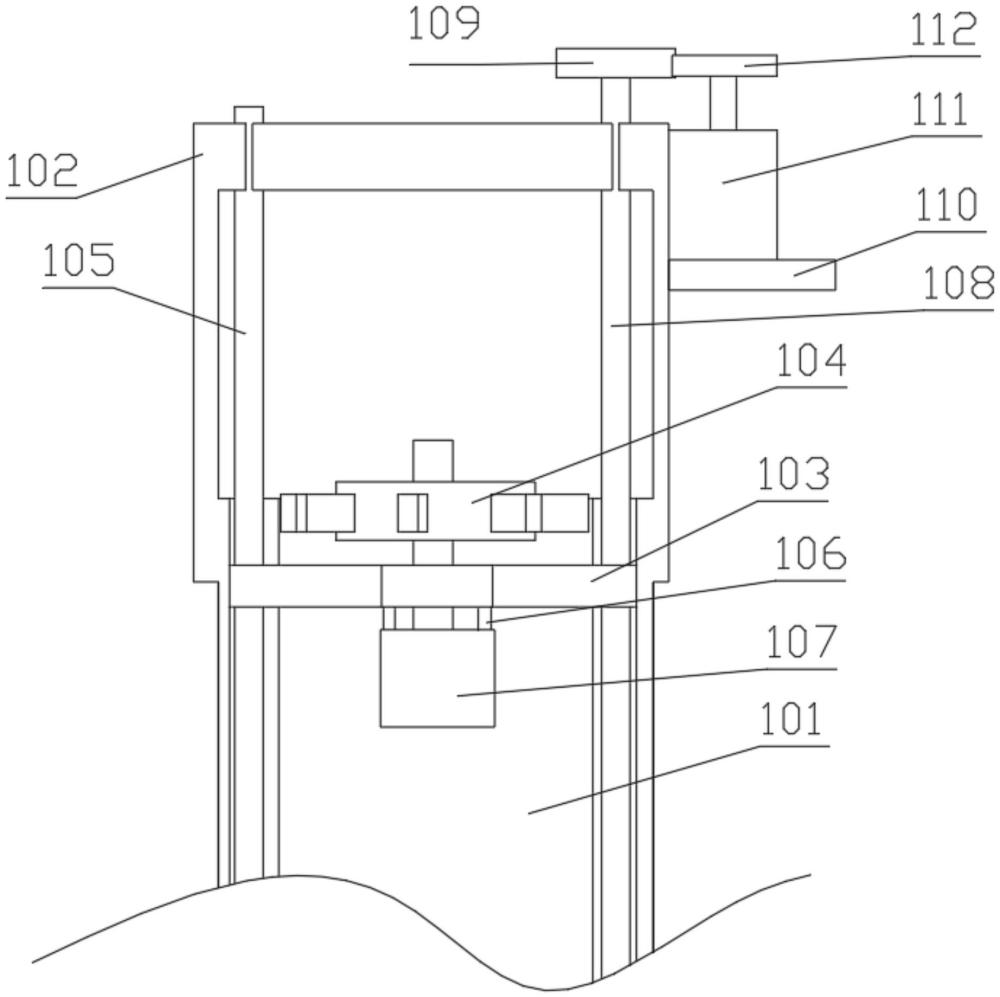

1.一种能够自动清理烟囱管的锅炉,包括本体和烟囱,所述烟囱安装在所述本体的上方,其特征在于,还包括清洁组件;

所述清洁组件包括固定块、移动板、驱动构件、清洁刷,导向杆和移动构件,所述固定块与所述烟囱固定连接,并位于所述烟囱远离所述本体的一侧,所述移动板与所述烟囱滑动连接,并使所述烟囱的内侧,所述清洁刷与所述移动板通过所述驱动构件连接,所述驱动构件驱动所述清洁刷转动,所述清洁刷与所述烟囱抵接,所述导向杆与所述固定块固定连接,并位于所述固定块靠近所述移动板的一侧,且与所述移动板连接,所述移动构件安装在所述固定块上,所述移动构件驱动所述移动板移动。

2.如权利要求1所述的能够自动清理烟囱管的锅炉,其特征在于,

所述驱动构件包括连接杆和第一电机,所述连接杆与所述移动板固定连接并位于所述移动板远离所述烟囱的一侧;所述第一电机与所述连接杆固定连接,并位于所述连接杆远离所述移动板的一侧,且与所述清洁刷连接。

3.如权利要求1所述的能够自动清理烟囱管的锅炉,其特征在于,

所述移动构件包括螺纹杆、传动齿轮和驱动元件,所述螺纹杆与所述固定块转动连接,并位于所述固定块靠近所述烟囱的一侧,且与所述移动板连接;所述传动齿轮与所述螺纹杆固定连接,并位于所述螺纹杆远离所述移动板的一侧;所述驱动元件安装在所述固定块上,所述驱动元件驱动所述传动齿轮转动。

4.如权利要求3所述的能够自动清理烟囱管的锅炉,其特征在于,

所述驱动元件包括安装板、第二电机和驱动齿轮,所述安装板与所述固定块固定连接,并位于所述固定块靠近所述螺纹杆的一侧;所述第二电机与所述安装板固定连接,并位于所述安装板远离所述固定块的一侧;所述驱动齿轮与所述第二电机固定连接,并位于所述第二电机的输出端,且与所述传动齿轮啮合。

5.如权利要求1所述的能够自动清理烟囱管的锅炉,其特征在于,

所述清洁组件还包括安装筒、安装架和风扇,所述安装筒与所述固定块固定连接,并位于所述固定块靠近所述烟囱的一侧;所述安装架与所述安装筒固定连接,并位于所述安装筒的内侧;所述风扇与所述安装架固定连接,并位于所述安装架远离所述安装筒的一侧。
