专利号: 2022222171619
申请人: 上海力阳道路加固科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

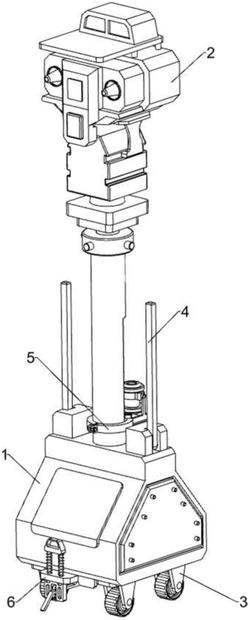

1.一种施工现场管理机器人,其特征是,包括有机座(1)、机器人检测组件(2)、移动轮(3)、摆动杆(4)和探照机构(5),机座(1)顶部连接有机器人检测组件(2),机座(1)底部转动式连接有四个移动轮(3),机座(1)左右两部的上侧均转动式连接有摆动杆(4),机器人检测组件(2)上设有用于提供夜间照明,便于人们夜间作业的探照机构(5)。

2.按照权利要求1所述的一种施工现场管理机器人,其特征是,探照机构(5)包括有环状固定架(51)、螺杆(52)、调节螺母(53)、阻挡块(54)和探照灯(55),机器人检测组件(2)上滑动并转动式连接有环状固定架(51),环状固定架(51)前部螺纹式连接有螺杆(52),螺杆(52)上螺纹式连接有调节螺母(53),环状固定架(51)后部上侧连接有两个阻挡块(54),环状固定架(51)后部上侧转动式连接有探照灯(55),通过转动调节螺母(53)能够使得环状固定架(51)不再夹紧,人们此时可以转动或者滑动环状固定架(51),从而对探照灯(55)的照射方向和角度进行调整。

3.按照权利要求2所述的一种施工现场管理机器人,其特征是,还包括有固定机构(6),固定机构(6)包括有限位架(61)、滑动板(62)、接触架(63)、弹簧(64)、滚轮(65)和引导架(66),机座(1)底部连接有限位架(61),限位架(61)左右两部均滑动式连接有滑动板(62),滑动板(62)上远离机座(1)的一侧均滑动式连接有接触架(63),接触架(63)与滑动板(62)之间均连接有两根弹簧(64),弹簧(64)均绕在接触架(63)上,弹簧(64)的顶端均与接触架(63)连接,弹簧(64)的底端均与滑动板(62)连接,接触架(63)下部均转动式连接有滚轮(65),限位架(61)前后两部的下侧均通过螺栓连接有引导架(66),向远离机座(1)的一侧拉动接触架(63),会带动滑动板(62)均向相互远离的一侧滑动,此时引导架(66)均会对滚轮(65)进行引导,从而在弹簧(64)的作用下,接触架(63)均会向下滑动并与地面接触。

4.按照权利要求1所述的一种施工现场管理机器人,其特征是,移动轮(3)上均设计有凹槽,用于提高移动轮(3)与地面接触的摩擦力,防止移动轮(3)移动过程中打滑空转。

5.按照权利要求2所述的一种施工现场管理机器人,其特征是,阻挡块(54)呈外扩状态分布,能够对探照灯(55)的偏转角度进行限制,同时能够提供足够的偏转空间,避免探照灯(55)的灯光向前侧照射,影响车辆行驶。

6.按照权利要求3所述的一种施工现场管理机器人,其特征是,引导架(66)远离机座(1)的一部分均为向下倾斜的设计,便于引导滚轮(65)缓慢地向下运动。
