专利号: 2022221770622
申请人: 代谷华
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

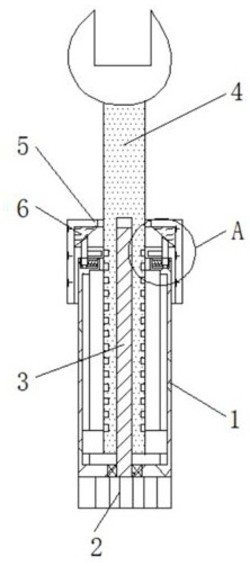

1.一种开口扳手,包括支柱(1),其特征在于:所述支柱(1)的底部设置有旋钮(2),所述旋钮(2)顶部的轴心处固定连接有螺纹杆(3),所述螺纹杆(3)的顶部贯穿至支柱(1)的内腔并螺纹连接有扳手本体(4),所述扳手本体(4)的顶部贯穿至支柱(1)的顶部,所述支柱(1)表面的顶部螺纹连接有限位壳(5),所述限位壳(5)内腔的顶部固定连接有环形推块(6),所述支柱(1)顶部的两侧均开设有活动槽(7),所述活动槽(7)内腔的两侧之间固定连接有滑杆(8),所述滑杆(8)表面的两侧分别套设有弹簧(9)和滑套(10),所述滑套(10)的顶部固定连接有推杆(11),所述推杆(11)相对的一侧均固定连接有限位杆(12),所述扳手本体(4)的两侧均开设有配合限位杆(12)使用的限位槽(13)。

2.根据权利要求1所述的一种开口扳手,其特征在于:所述扳手本体(4)包括基层(401),所述基层(401)的顶部固定连接有第一耐腐蚀层(402),所述第一耐腐蚀层(402)的顶部固定连接有第二耐腐蚀层(403),所述第二耐腐蚀层(403)的顶部固定连接有加强层(404)。

3.根据权利要求2所述的一种开口扳手,其特征在于:所述基层(401)采用铬钒钢材质,所述第一耐腐蚀层(402)采用耐蚀合金材质。

4.根据权利要求2所述的一种开口扳手,其特征在于:所述第二耐腐蚀层(403)采用锰铜钝化防锈涂层,所述加强层(404)采用碳化硅陶瓷涂层。

5.根据权利要求1所述的一种开口扳手,其特征在于:所述扳手本体(4)两侧的底部均固定连接有滑块,所述支柱(1)内腔的两侧均开设有配合滑块使用的滑槽。

6.根据权利要求1所述的一种开口扳手,其特征在于:所述螺纹杆(3)的表面通过轴承与支柱(1)活动连接,所述支柱(1)的顶部开设有配合扳手本体(4)使用的开口。
