专利号: 2022220366468
申请人: 天津市春华体育设施有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

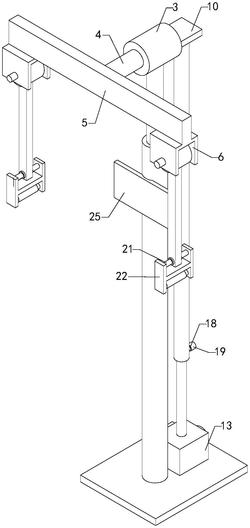

1.一种多功能上肢牵引器,包括约束套(3)、转柱(4)、摆动板(5)、两组铰接架(6)、两组铰接块(7)、两组铰接轴(8)、两组连接杆(9)和支撑调节装置,转柱(4)转动安装在约束套(3)上,摆动板(5)安装在转柱(4)左端,两组铰接架(6)分别安装在摆动板(5)底端前侧和后侧,两组铰接块(7)通过两组铰接轴(8)转动安装在两组铰接架(6)上,两组连接杆(9)分别安装在两组铰接块(7)底端,两组连接杆(9)底端均设置有握把组件,约束套(3)安装在支撑调节装置上;

其特征在于,支撑调节装置包括伸缩管(1)、伸缩杆(2)、连接座(10)、螺管(11)、螺杆(12)和传动装置,伸缩杆(2)在伸缩管(1)内滑动,约束套(3)安装在伸缩杆(2)顶端,连接座(10)安装在约束套(3)右端,螺管(11)顶端与连接座(10)底端连接,螺管(11)与螺杆(12)螺纹连接,螺杆(12)底端与传动装置连接。

2.如权利要求1所述的一种多功能上肢牵引器,其特征在于,传动装置包括传动箱(13)、转杆(14)、转把(15)、第一锥齿轮(16)和第二锥齿轮(17),螺杆(12)与传动箱(13)顶部转动连接,转杆(14)转动安装在传动箱(13)右部,转把(15)安装在转杆(14)右端,第一锥齿轮(16)安装在转杆(14)左端,第二锥齿轮(17)安装在螺杆(12)底端,第二锥齿轮(17)与第一锥齿轮(16)相啮合,第一锥齿轮(16)和第二锥齿轮(17)均位于传动箱(13)内部。

3.如权利要求2所述的一种多功能上肢牵引器,其特征在于,还包括注油嘴(18),注油嘴(18)输出端与螺管(11)连通。

4.如权利要求3所述的一种多功能上肢牵引器,其特征在于,还包括注油帽(19),注油帽(19)盖装在注油嘴(18)上。

5.如权利要求4所述的一种多功能上肢牵引器,其特征在于,握把组件包括转套(20)、固定轴(21)、握把架(22)和握把(23),转套(20)安装在连接杆(9)底部,转套(20)与固定轴(21)转动连接,固定轴(21)安装在握把架(22)上部,握把(23)转动安装在握把架(22)下部。

6.如权利要求5所述的一种多功能上肢牵引器,其特征在于,还包括两组把套(24),两组把套(24)分别安装在两组握把(23)上。

7.如权利要求6所述的一种多功能上肢牵引器,其特征在于,还包括信息牌(25),信息牌(25)安装在伸缩管(1)左端。

8.如权利要求7所述的一种多功能上肢牵引器,其特征在于,还包括底板(26),底板(26)顶端与伸缩管(1)底端和传动箱(13)底端连接。
