专利号: 2022218495723
申请人: 内蒙古工业大学
专利类型:实用新型
专利状态:无效专利
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

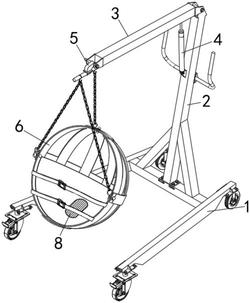

1.一种辅助老人如厕的移位机,包括移动底座(1),其特征在于:所述移动底座(1)的顶部固定安装有支撑杆(2),支撑杆(2)的顶部铰接有调整杆(3),所述支撑杆(2)的前侧铰接有电动推杆(4),电动推杆(4)的输出端铰接与调整杆(3)的底部,所述调整杆(3)前侧底端固定安装有安装座(5),安装座(5)的底部通过三根链条连接有吊椅(6),吊椅(6)的内侧开设有排泄孔(7),排泄孔(7)的内侧设置有封孔组件(8)。

2.根据权利要求1所述的一种辅助老人如厕的移位机,其特征在于:所述移动底座(1)包括横向杆(11),支撑杆(2)的底端固定安装有横向杆(11),横向杆(11)的左右两端均固定安装有纵向杆(12),两个纵向杆(12)的底端均固定安装有两个移动轮(13),两个纵向杆(12)与横向杆(11)呈H型设置。

3.根据权利要求2所述的一种辅助老人如厕的移位机,其特征在于:所述横向杆(11)的顶部固定安装有两个加强杆,加强杆的另一端固定连接与支撑杆(2)的外侧。

4.根据权利要求1所述的一种辅助老人如厕的移位机,其特征在于:所述吊椅(6)的左方前侧固定安装有两个第一松紧带,第一松紧带的另一端固定安装有卡扣件,吊椅(6)的右方前侧固定安装有两个第二松紧带,第二松紧带的另一端固定安装有与卡扣件相适配的卡扣座。

5.根据权利要求1所述的一种辅助老人如厕的移位机,其特征在于:所述封孔组件(8)包括封孔板(81),所述吊椅(6)的底部通过两个合页连接有封孔板(81),封孔板(81)位于排泄孔(7)的内侧,封孔板(81)的底端固定安装有连接板(82),连接板(82)远离合页的一端固定安装有两个连接环(83),所述吊椅(6)的底部固定安装有固定框(84),固定框(84)的内侧固定安装有矩形板(85),矩形板(85)的前后表面均固定安装有弹簧(86),弹簧(86)的另一端固定安装有一端贯穿并延伸至固定框(84)外侧的限位销(87)。

6.根据权利要求5所述的一种辅助老人如厕的移位机,其特征在于:两个限位销(87)分别活动连接与两个连接环(83)的内侧。

7.根据权利要求5所述的一种辅助老人如厕的移位机,其特征在于:所述矩形板(85)的前后表面均固定安装有滑轨,所述限位销(87)的外侧固定安装有与滑轨相适配的滑块,滑块滑动连接与滑轨的内侧。

8.根据权利要求1所述的一种辅助老人如厕的移位机,其特征在于:所述支撑杆(2)的后表面固定安装有连接座,连接座的内侧转动连接有把手,把手呈U型设置。
