专利号: 2022218010402
申请人: 上海贝合自动化科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于安装的工业机器人移动导轨,其特征在于:包括,

滑轨,所述滑轨上设滑槽;

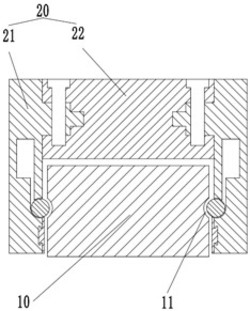

滑块,所述滑块包括固定座和定位块,所述固定座的两侧对称设有固定槽,所述定位块上设有固定凸台,所述固定凸台设于所述固定槽内,所述固定座与所述定位块间设有固定机构,所述定位块的下部设有滚珠槽,所述滚珠槽朝向所述滑槽设置,所述滚珠槽内设有若干活动滚珠。

2.根据权利要求1所述的一种便于安装的工业机器人移动导轨,其特征在于:所述固定座的上表面上对称设有若干螺栓孔,所述螺栓孔包括导向段与螺纹连接段,所述固定凸台上设有螺纹孔,安装到位状态下,所述螺栓孔与所述螺纹孔同轴心设置,所述固定机构为固定螺栓,所述固定螺栓设于所述螺栓孔与所述螺纹孔中。

3.根据权利要求2所述的一种便于安装的工业机器人移动导轨,其特征在于:所述滑轨由若干段滑轨段组成,所述滑轨段的一端设有连接凸台,所述滑轨段的另一端设有连接凹槽,所述连接凸台形状对应对应连接凹槽设置。

4.根据权利要求3所述的一种便于安装的工业机器人移动导轨,其特征在于:所述定位块的侧壁上设有储油槽,所述储油槽联通所述滚珠槽,所述储油槽内设有润滑脂。

5.根据权利要求4所述的一种便于安装的工业机器人移动导轨,其特征在于:所述定位块的下部插接有定珠片,所述定珠片的上端高于所述滚珠槽的下端口。

6.根据权利要求5所述的一种便于安装的工业机器人移动导轨,其特征在于:所述滑块的两端设有密封盖。
