专利号: 2022217735274
申请人: 巴中九天医学检验实验室有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

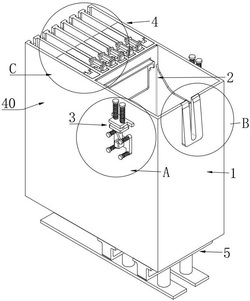

1.一种移液器移液头拆卸卡装盒,其特征在于,包括拆卸盒(1),拆卸盒(1)内设有放置盒(2),放置盒(2)的两侧设有锁定机构(3),拆卸盒(1)的一侧设有卡装盒(4),拆卸盒(1)的下端设有上顶机构(5);

拆卸盒(1)呈框形结构,且其上端一侧外壁设有楔形板(11),楔形板(11)上开设有U形槽(10),U形槽(10)的上端开口;

锁定机构(3)作用于放置盒(2)的上端两端,并用于放置盒(2)上端的限位锁定;

上顶机构(5)作用于放置盒(2)的下端,当锁定机构(3)取消对放置盒(2)上端的锁定时,上顶机构(5)作用于放置盒(2)的下端,以使放置盒(2)向上弹出;

卡装盒(4)用于多个移液头的放置。

2.根据权利要求1所述的移液器移液头拆卸卡装盒,其特征在于,放置盒(2)的上端两侧开设有锁定凹槽(20),放置盒(2)的一侧向上延伸地设有上延板(21)。

3.根据权利要求2所述的移液器移液头拆卸卡装盒,其特征在于,上延板(21)上开设有持握窗(22),持握窗(22)的上边沿内壁设有凹形板(23)。

4.根据权利要求1所述的移液器移液头拆卸卡装盒,其特征在于,锁定机构(3)包括安装于拆卸盒(1)侧壁的多根内顶弹簧销(30),内顶弹簧销(30)的外侧端均套设有内顶弹簧(31),内顶弹簧(31)的内侧端设有内顶板(32),内顶板(32)套设于内顶弹簧销(30)上,内顶板(32)向内延伸地设有锁定块,锁定块穿于拆卸盒(1)的侧壁上,且锁定块的内侧端穿于锁定凹槽(20)。

5.根据权利要求4所述的移液器移液头拆卸卡装盒,其特征在于,内顶板(32)的外壁设有外凸块(33),外凸块(33)从上至下地开设有活动孔(330),拆卸盒(1)的侧壁安装有外凸台(34),外凸台(34)上穿有一对上顶弹簧销(35),上顶弹簧销(35)的上端均套设有上顶弹簧(36),上顶弹簧(36)的位于外凸台(34)的上方,上顶弹簧销(35)的下端设有下推板(37),下推板(37)的下端设有楔形块(38),楔形块(38)的外壁为斜面,斜面的下端向内倾斜。

6.根据权利要求1所述的移液器移液头拆卸卡装盒,其特征在于,上顶机构(5)包括安装于拆卸盒(1)下端的一对凹形支架(50),凹形支架(50)上均设有下伸筒(51),下伸筒(51)内均穿有顶出销(53),顶出销(53)的上端均套设有顶出弹簧(54),顶出弹簧(54)位于凹形支架(50)的上方,顶出销(53)的上端设有上顶板(55),上顶板(55)位于顶出弹簧(54)的上方,上顶板(55)作用于放置盒(2)的底部,下伸筒(51)的下端安装有支撑板(52)。

7.根据权利要求1所述的移液器移液头拆卸卡装盒,其特征在于,卡装盒(4)内设有多个隔板(400),卡装盒(4)的一侧上端开设有多个出料U槽(41),出料U槽(41)位于相邻两个隔板(400)之间,相邻两个隔板(400)之间设有端固板(42),每对端固板(42)之间均设有导杆,每根导杆的下端均套设有卡装弹簧,卡装弹簧的上端设有上顶底板,上顶底板位于相邻两个隔板(400)之间,每个上顶底板的一端套设于导杆,位于上端的端固板(42)均铰接有上卡板(43),上卡板(43)的上壁均设有上延端板(46),上延端板(46)上均穿有穿柱(45),穿柱(45)的另一端设有端穿板(44),端穿板(44)均安装于位于上端的端固板(42)。
