专利号: 2022211494861
申请人: 赵睿
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

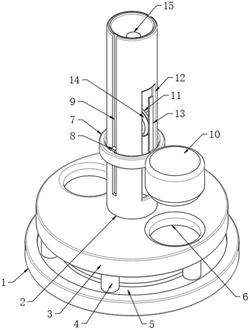

1.一种植物纤维加工用预压装置,包括底座(1),其特征在于,所述底座(1)上端面固定设有竖筒(2),所述竖筒(2)外壁转动设有转盘(3),所述转盘(3)上端面设有两个预压槽(6),所述转盘(3)通过稳定机构与底座(1)配合,所述转盘(3)上方设有预压块(10),所述预压块(10)侧壁固定连接有升降环(7),所述升降环(7)通过衔接机构与竖筒(2)连接,所述竖筒(2)内通过支撑杆(4)设有驱动电机(15),所述驱动电机(15)输出轴固定连接有转动轴(17),所述竖筒(2)内壁转动设有四分之三齿轮(11),所述四分之三齿轮(11)通过转动机构与驱动电机(15)连接,所述四分之三齿轮(11)通过传动机构与升降环(7)配合。

2.根据权利要求1所述的一种植物纤维加工用预压装置,其特征在于,所述稳定机构包括多根固定设置在转盘(3)底壁的支撑杆(4),所述底座(1)上端面设有与多根支撑杆(4)对应的环形槽(5)。

3.根据权利要求2所述的一种植物纤维加工用预压装置,其特征在于,所述衔接机构包括两个固定设置在升降环(7)内壁的衔接块(8),所述竖筒(2)外壁设有与衔接块(8)对应的衔接槽(9)。

4.根据权利要求3所述的一种植物纤维加工用预压装置,其特征在于,所述转动机构包括固定设置在转动轴(17)外壁的第一锥形齿轮(16),所述四分之三齿轮(11)侧壁固定设有与第一锥形齿轮(16)啮合的第二锥形齿轮(14)。

5.根据权利要求4所述的一种植物纤维加工用预压装置,其特征在于,所述传动机构包括固定设置在升降环(7)内侧壁的齿条(13),所述齿条(13)与四分之三齿轮(11)啮合。

6.根据权利要求5所述的一种植物纤维加工用预压装置,其特征在于,所述竖筒(2)侧壁设有凹槽,所述转动轴(17)端部与凹槽内底壁转动连接,所述转动轴(17)外壁固定设有联动齿轮,所述转盘(3)内侧壁设有与联动齿轮配合的联动内齿环。
