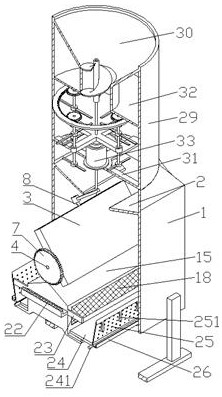

1.一种植物萃取用预加工装置，包括下筒体(1)、导向板(2)、摆动板(3)、一号支撑轴(4)、二号支撑轴(5)、上滑动槽(6)、一号齿轮(7)、摆动杆(8)、滚珠(9)、滑块(10)、风琴保护罩(11)、三号支撑轴(12)、下滑动槽(13)、三号齿轮(14)、滑动箱(15)、排料部分(16)、送料部分(17)，其特征在于：所述下筒体(1)左上部和右上部分别固定有互相聚拢向下倾斜的导向板(2)，且中部安装有摆动板(3)，所述摆动板(3)前后两端各固定有水平的一号支撑轴(4)，且内壁中下部固定有二号支撑轴(5)，所述摆动板(3)上部内壁左右两端各开有水平的上滑动槽(6)，两所述一号支撑轴(4)同轴，且分别同轴固定有一号齿轮(7)，所述二号支撑轴(5)铰接有摆动杆(8)，所述摆动杆(8)上部上下滑动连接有滚珠(9)，两所述上滑动槽(6)中部前后滑动连接有滑块(10)，所述滑块(10)与滚珠(9)相转动连接，且前后两端各固定有风琴保护罩(11)，两所述风琴保护罩(11)的末端分别与摆动板(3)内壁的前后两端相固定，且与上滑动槽(6)相前后滑动连接，所述下筒体(1)前后两端各固定有水平的三号支撑轴(12)，且前后两部各贯穿有水平的下滑动槽(13)，两所述三号支撑轴(12)分别同轴转动连接有三号齿轮(14)，所述三号齿轮(14)与一号齿轮(7)相啮合，两所述下滑动槽(13)共同滑动连接有水平的滑动箱(15)，所述下筒体(1)和滑动箱(15)安装有排料部分(16)，且上部安装有送料部分(17)；所述排料部分(16)包括漏网(18)、一号排液槽(19)、一号排液管(20)、支撑杆(21)、齿条(22)、挡板(23)、下支撑板(24)、漏板(25)、铰接轴(241)、肋板(251)、二号排液槽(26)、二号排液管(27)、支撑腿(28)，所述滑动箱(15)上部呈尖顶状，且左右两端各固定有竖直的漏网(18)，所述滑动箱(15)内壁底部设有向中下方聚拢的一号排液槽(19)，且底端固定有竖直的一号排液管(20)，所述一号排液管(20)与一号排液槽(19)相连通，所述滑动箱(15)左右两端各固定有两水平的支撑杆(21)，且前后两端各固定有水平的齿条(22)，所述齿条(22)与三号齿轮(14)相啮合，所述滑动箱(15)左右两端各固定有两水平的挡板(23)，所述下筒体(1)左下部和右下部分别安装有水平的下支撑板(24)，且内壁左下部和右下部分别固定有漏板(25)，两所述下支撑板(24)相背对的部分的前后两端分别固定有水平的铰接轴(241)，两所述下支撑板(24)通过铰接轴(241)与下筒体(1)相铰接，且底端能够与支撑杆(21)外圆周壁相接触，两所述漏板(25)呈向中下方聚集的倾斜状，且与下筒体(1)之间共同固定有多个竖直的肋板(251)，两所述漏板(25)底部与下筒体(1)之间分别共同固定有水平的二号排液槽(26)，两所述二号排液槽(26)底端中部分别固定有竖直的二号排液管(27)，所述二号排液管(27)与二号排液槽(26)相连通，所述下筒体(1)左右两端各固定有竖直的支撑腿(28)；所述送料部分(17)包括上筒体(29)、漏斗(30)、支撑架(31)、上支撑板(32)、双轴电机(33)、摆动臂(34)、旋转架(35)、绞龙(36)、粉碎轴(37)、粉碎刀(38)、四号齿轮(39)、内齿圈(40)，所述下筒体(1)顶端固定有竖直的上筒体(29)，所述上筒体(29)内壁上部固定有竖直的漏斗(30)，且底部内壁固定有水平的支撑架(31)，所述漏斗(30)底部外壁与上筒体(29)内壁之间共同固定有水平的上支撑板(32)，所述支撑架(31)中部顶端固定有竖直的双轴电机(33)，所述双轴电机(33)的底部转轴固定有向下倾斜的摆动臂(34)，且上部的转轴底部固定有水平的旋转架(35)，所述摆动臂(34)与摆动杆(8)相转动连接，所述双轴电机(33)上部转轴上部同轴固定有绞龙(36)，所述绞龙(36)与漏斗(30)底部相间隙插接，所述旋转架(35)远离双轴电机(33)转轴的部分分别转动连接有多个竖直的粉碎轴(37)，各所述粉碎轴(37)上下两部各固定有水平的粉碎刀(38)，所述粉碎轴(37)上下两部的粉碎刀(38)呈十字交错设置，且上端部同轴固定有四号齿轮(39)，所述上支撑板(32)底端固定有水平的内齿圈(40)，所述内齿圈(40)与各四号齿轮(39)相啮合。

2.根据权利要求1所述的一种植物萃取用预加工装置，其特征在于：所述双轴电机(33)外接电源和控制器，所述双轴电机(33)通电转动时能够带动旋转架(35)、绞龙(36)和摆动臂(34)进行转动，所述旋转架(35)转动时通过带动粉碎轴(37)进行周向移动能够利用四号齿轮(39)与内齿圈(40)的啮合使得粉碎轴(37)进行转动，所述双轴电机(33)转动时通过带动摆动臂(34)进行转动能够使得摆动杆(8)进行周向摆动，所述摆动杆(8)在周向摆动的过程中通过摆动杆(8)与二号支撑轴(5)的铰接能够使得摆动板(3)进行左右往复摆动，所述摆动板(3)在左右摆动的过程中其上部与两导向板(2)的俯视投影能够部分重合，所述摆动板(3)在左右往复摆动的过程中通过一号齿轮(7)、三号齿轮(14)和齿条(22)能够使得滑动箱(15)进行左右往复摆动，所述滑动箱(15)在左右往复滑动的过程中能够使得自身和挡板(23)对下滑动槽(13)进行遮挡，所述滑动箱(15)在左右往复滑动至最左部时能够使得其左部的支撑杆(21)脱离与下筒体(1)左部的下支撑板(24)的接触而使得下支撑板(24)在重力的作用下向下转动而实现竖直状态，所述滑动箱(15)在左右往复滑动至最右部时能够使得其右部的支撑杆(21)脱离与下筒体(1)右部的下支撑板(24)的接触而使得下支撑板(24)在重力的作用下向下转动而实现竖直状态，所述一号排液管(20)和二号排液管(27)通过软管与外界的液体收集装置相连接。
