专利号: 2022202082059
申请人: 中一达建设集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

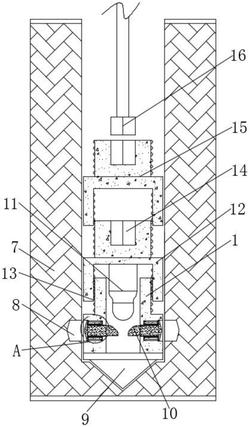

1.一种组装式抗拔桩,包括底桩体(1)和调节杆(11),其特征在于:所述底桩体(1)的下端左右两侧对称开设有限位滑槽(2),所述限位滑槽(2)的内部设置有加固块(3),所述加固块(3)的外端面固定有用于插入地面基础(7)的定位板(4),所述限位滑槽(2)的上下两侧均开设有定位滑槽(5),所述定位滑槽(5)的内部设置有定位滑杆(6),加固块(3)的内端面设置有倾斜坡(10),所述调节杆(11)设置于倾斜坡(10)的上端,所述调节杆(11)的上端固定有连接桩体一(12),所述连接桩体一(12)的内壁均匀设置有螺纹体(13),且连接桩体一(12)套接于底桩体(1)的外侧且通过螺纹体(13)连接。

2.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述底桩体(1)的竖直截面为T字型结构,所述加固块(3)贯穿于限位滑槽(2)的内部且加固块(3)可左右滑动。

3.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述定位滑杆(6)贯穿于定位滑槽(5)内部且定位滑杆(6)可左右滑动,所述定位滑杆(6)与定位板(4)之间为一体式结构。

4.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述地面基础(7)的内部下端左右两侧对称开设有限位卡槽(8),所述限位卡槽(8)与定位板(4)相卡合。

5.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述底桩体(1)的下端面固定有限位凸块(9),所述限位凸块(9)贯穿于地面基础(7)内壁下端中心点位置。

6.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述调节杆(11)与底桩体(1)保持同一竖直中心线,所述调节杆(11)贯穿于底桩体(1)的内部。

7.根据权利要求1所述的一种组装式抗拔桩,其特征在于:所述连接桩体一(12)的上端卡接有连接桩体二(15),所述连接桩体一(12)与连接桩体二(15)之间的外形结构相吻合且通过螺纹连接。

8.根据权利要求7所述的一种组装式抗拔桩,其特征在于:所述连接桩体一(12)的上端面开设有驱动卡槽(14),所述驱动卡槽(14)的截面为四边形,所述连接桩体二(15)的上侧设置有驱动杆(16),所述驱动杆(16)与驱动卡槽(14)相卡接适配。
