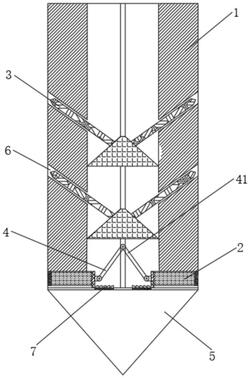

1.一种自适应型抗拔桩，其特征在于：包括桩主体（1）、膨胀机构（2）、推入机构（3）、传力机构（4）和桩尖（5），所述膨胀机构（2）设置于桩尖（5）与桩主体（1）之间，所述推入机构（3）安装于桩主体（1）上的凹槽（6）内，所述推入机构（3）通过传力机构（4）与膨胀机构（2）连接；所述膨胀机构（2）包括膨胀空间（21）、过滤网（22）、储水隔间（23）、吸水海绵（24）、推力板（25）和出水口（26），所述膨胀空间（21）设置于桩主体（1）与桩尖（5）之间，所述吸水海绵（24）填充于膨胀空间（21）内，所述储水隔间（23）和推力板（25）分别设置于吸水海绵（24）的两端，所述过滤网（22）设置于膨胀空间（21）贴近桩主体（1）的一端，所述出水口（26）开设于储水隔间（23）的一侧；

所述推力板（25）的底部设置有三角形倒刺（7），所述膨胀空间（21）的底部开设有安装槽（8），所述安装槽（8）的内侧安装有弹簧（9），所述弹簧（9）的顶部与三角形倒刺（7）相连；

所述推入机构（3）包括插杆（31）、自适应倒刺（32）、移动板（33）、连接杆（34）、固定板（35）、可移动空间（36）和卡扣（37），所述插杆（31）设置于凹槽（6）的内侧，所述可移动空间（36）开设于插杆（31）上，所述移动板（33）和固定板（35）均安装于可移动空间（36）的内腔，所述自适应倒刺（32）的一端通过滚轮与插杆（31）相连；

所述连接杆（34）的一端通过滚轮与移动板（33）相连，所述连接杆（34）的另一端与自适应倒刺（32）相连，所述卡扣（37）设置于凹槽（6）的内壁，所述移动板（33）的突出部分可与卡扣（37）碰撞；

所述插杆（31）的顶端为圆锥形，所述凹槽（6）与推入机构（3）的数量相匹配，所述凹槽（6）的形状为圆柱形，且贯穿至桩主体（1）的内腔，所述卡扣（37）位于凹槽（6）内壁靠近土体的一端；

所述传力机构（4）包括传力杆（41）、梯形主体（42）、齿轮（43）、齿链（44）、固定圆柱（45）和套筒（46），所述传力杆（41）的一端与推力板（25）铰接，所述传力杆（41）的另一端与套筒（46）铰接，所述齿轮（43）设置于插杆（31）的底端；

所述固定圆柱（45）设置于桩主体（1）的内腔，所述套筒（46）设置于固定圆柱（45）的外侧，所述梯形主体（42）设置于套筒（46）的外侧，所述齿链（44）设置于梯形主体（42）的表面，所述齿轮（43）与齿链（44）啮合连接。

2.根据权利要求1所述的一种自适应型抗拔桩，其特征在于：所述膨胀机构（2）的数量为两个，且对称分布于桩主体（1）的两侧。

3.根据权利要求1所述的一种自适应型抗拔桩，其特征在于：所述推入机构（3）和传力机构（4）以两层对称分布的形式，均匀布局于桩主体（1）上。

4.根据权利要求1所述的一种自适应型抗拔桩，其特征在于：所述梯形主体（42）抬升的高度与插杆（31）插入土壤的深度关系式如下：其中，为插入土壤的深度，为梯形主体（42）抬升的高度。
