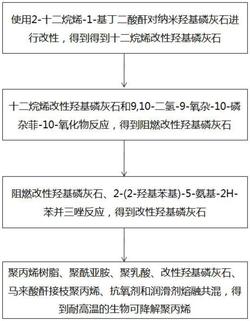

1.一种耐高温的生物可降解聚丙烯的制备方法，其特征在于：包括如下步骤：

(1)将N,N‑二甲基甲酰胺、纳米羟基磷灰石、2‑十二烷烯‑1‑基丁二酸酐、4‑二甲氨基吡啶和氢氧化钠混合均匀，在80‑90℃反应4‑8h，反应结束，过滤，洗涤，干燥，得到十二烷烯改性羟基磷灰石；

其中，N,N‑二甲基甲酰胺、纳米羟基磷灰石、2‑十二烷烯‑1‑基丁二酸酐、4‑二甲氨基吡啶和氢氧化钠的质量比为2100‑3500:100:65‑105:3‑5:1‑2；

(2)将N,N‑二甲基甲酰胺、十二烷烯改性羟基磷灰石和9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑

10‑氧化物混合均匀，在氮气氛围中，加热回流，发生反应，反应结束，过滤，洗涤，干燥，得到阻燃改性羟基磷灰石；

其中，N,N‑二甲基甲酰胺、十二烷烯改性羟基磷灰石和9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑

10‑氧化物的质量比为1400‑2000:100:55‑95；

(3)将甲苯、阻燃改性羟基磷灰石、2‑(2‑羟基苯基)‑5‑氨基‑2H‑苯并三唑和三乙胺混合均匀，发生反应，反应结束，过滤，洗涤，干燥，得到改性羟基磷灰石；

其中，N,N‑二甲基甲酰胺、阻燃改性羟基磷灰石、2‑(2‑羟基苯基)‑5‑氨基‑2H‑苯并三唑和三乙胺的质量比为1800‑3200:100:18‑30:1‑1.5；

(4)将聚丙烯树脂、聚酰亚胺、聚乳酸、改性羟基磷灰石、马来酸酐接枝聚丙烯、抗氧剂和润滑剂混合，进行熔融共混，挤出，冷却，得到耐高温的生物可降解聚丙烯；

其中，聚丙烯树脂、聚酰亚胺、聚乳酸、改性羟基磷灰石、马来酸酐接枝聚丙烯、抗氧剂和润滑剂的质量比为100:14‑25:7‑12:3‑5:1‑3:0.2‑0.5:0.1‑0.3。

2.根据权利要求1所述的耐高温的生物可降解聚丙烯的制备方法，其特征在于：所述步骤(2)中反应的温度为115‑135℃，反应的时间为18‑28h。

3.根据权利要求1所述的耐高温的生物可降解聚丙烯的制备方法，其特征在于：所述步骤(3)中反应的温度为75‑95℃，反应的时间为5‑10h。

4.根据权利要求1所述的耐高温的生物可降解聚丙烯的制备方法，其特征在于：所述步骤(4)中熔融共混在双螺杆挤出机中进行，所述双螺杆挤出机按照物料前进方向设置五个温区，温区的温度分别为110‑125℃、130‑145℃、150‑160℃、165‑175℃、180‑190℃，所述双螺杆挤出机的转速为140‑160rpm。

5.根据权利要求1所述的耐高温的生物可降解聚丙烯的制备方法，其特征在于：所述步骤(4)中抗氧剂包括抗氧剂168、抗氧剂1010、抗氧剂1098中的一种或多种。

6.根据权利要求1所述的耐高温的生物可降解聚丙烯的制备方法，其特征在于：所述步骤(4)中润滑剂包括有机硅润滑剂、脂肪酸酯类润滑剂、聚乙烯蜡、金属皂润滑剂中的一种或多种。
