专利号: 2022114214585
申请人: 泉州迪特工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

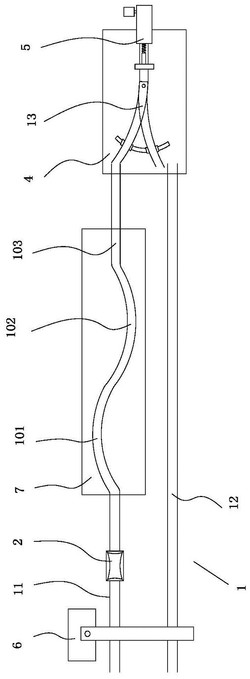

1.一种倾卸用运输机,其特征在于:包括轨枕、设于轨枕上的轨道以及沿轨道滑行的泥斗,所述泥斗的底部设有与轨道配合滑行的滑行组件,所述滑行组件包括固设于泥斗底部的连接组件、可转动地设于连接组件上的旋转轴以及设于旋转轴上的导向轮,所述导向轮的轴向内端设有用于抵靠于轨道的内侧面的凸沿,所述导向轮的圆周外侧面的呈倾斜分布,该倾斜角度为3度~8度,由设有凸沿的一端向外倾斜,使得导向轮的中部与轨道之间形成一容腔,所述导向轮的圆周外侧面且位于容腔处与外端面连通有连通孔,所述轨道包括运输轨道、回程轨道以及连接运输轨道和回程轨道的转换轨道,所述转换轨道上设有用于将泥斗转换于运输轨道和回程轨道的转换组件,所述转换轨道的末端设有蓄能转换组件,所述运输轨道包括装载区、加速滑行区、倾卸区和减速滑行区,所述装载区的高度尺寸大于加速滑行区的高度尺寸,所述加速滑行区的高度尺寸大于倾卸区的高度尺寸,所述减速滑行区的高度尺寸大于倾卸区的高度尺寸,且小于加速滑行区的高度尺寸,所述运输轨道的起点高度尺寸大于回程轨道的终点的高度尺寸,所述装载区设有用于将回程轨道上的泥斗转移至运输轨道上的提升组件,所述倾卸区设有辅助倾卸组件,所述辅助倾卸组件包括机架、中部铰接于机架上的支架、设有支架上端的支撑平台、设于机架上且位于支架侧面的支撑槽以及设于支架侧面用于与支撑槽配合的支撑组件,所述运输轨道设于支撑平台上,所述支架的下端且远离支撑槽的一侧设有支脚,所述支脚与机架之间设有弹簧,所述倾卸区包括倾斜倾卸区、复位倾卸区以及姿态调整区,所述倾斜倾卸区和复位倾卸区均为弧形结构,所述倾斜倾卸区的曲率半径小于复位倾卸区的曲率半径,所述倾斜倾卸区的开口方向与复位倾卸区的开口方向相反。

2.根据权利要求1所述的倾卸用运输机,其特征在于:所述支撑槽的条数为三条,分布为第一支撑槽、第二支撑槽和第三支撑槽,所述第一支撑槽分布于第二支撑槽的上侧且平行分布,所述第二支撑槽分布于第三支撑槽的上侧且平行分布,所述第一支撑槽、第二支撑槽和第三支撑槽均为侧开口设置,所述第一支撑槽的下侧面、第二支撑槽的上下侧面、第三支撑槽的上侧面均设有倾斜面,所述第一支撑槽的上侧面和第三支撑槽的下侧面的外测沿均设有挡沿,使其形成一供导轮嵌入的凹槽。

3.根据权利要求2所述的倾卸用运输机,其特征在于:所述支撑组件包括竖向支撑部、设于竖向支撑部下端的导向套、穿设有导向套内的导杆、设于导杆自由端上且沿竖向间隔分布的两个导轮、套设于导杆上且与导向套连接的第一弹簧。

4.根据权利要求1至3任一权利要求所述的倾卸用运输机,其特征在于:所述转换组件包括一支撑面、设于支撑面上的弧形滑槽、沿弧形滑槽运动的滑块以及驱动液压缸,所述转换轨道具有一输入端、一输出端和一连接端,所述转换轨道呈“Y”型结构,所述转换轨道的连接端与支撑面铰接,所述输入端、输出端均设于滑块上,所述液压缸与转换轨道连接,用于驱动其沿弧形滑槽运动,通过驱动液压缸带动转换轨道运动,使得输入端与运输轨道连接或者输出端与回程轨道连接。

5.根据权利要求4所述的倾卸用运输机,其特征在于:所述蓄能转换组件包括蓄能筒、设于蓄能筒内的蓄能杆、套设于蓄能杆上的减震套、设于减震套与蓄能筒之间的减震弹簧、设于减震套自由端上的弹性垫块,所述蓄能筒内具有液压腔,所述液压腔内连接有气囊筒,所述蓄能杆上且位于液压腔的一端设有活塞,所述液压腔内填充有液压油。

6.根据权利要求5所述的倾卸用运输机,其特征在于:所述气囊筒内设有气囊、顶板,所述气囊筒上设有与顶板连接的调节螺杆。
