专利号: 2022113830984
申请人: 江西金博实业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

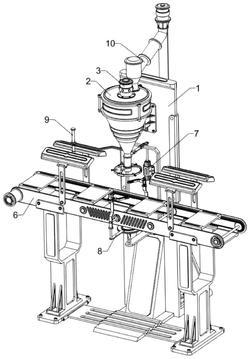

1.一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,包括有底座(1)、粉剂罐装腔(2)、第一伺服电机(3)、第一螺旋叶片(4)和第一UV紫外线灭菌组件(5),底座(1)上部前侧通过螺栓连接有粉剂罐装腔(2),粉剂罐装腔(2)顶部通过螺栓连接有第一伺服电机(3),第一伺服电机(3)输出轴上连接有第一螺旋叶片(4),粉剂罐装腔(2)内顶部连接有第一UV紫外线灭菌组件(5),其特征是,还包括有自动进罐机构(6)和防溅出机构(7),底座(1)上设有用于带动米粉罐进行自动进出的自动进罐机构(6),粉剂罐装腔(2)上设有防止米粉罐装时溅出,导致原料浪费的防溅出机构(7);自动进罐机构(6)包括有安装座(61)、第二伺服电机(62)、传送组件(63)、承载座(64)和第二UV紫外线灭菌组件(65),安装座(61)左上部前侧通过螺栓连接有第二伺服电机(62),安装座(61)上部设有传送组件(63),传送组件(63)上连接有承载座(64),第二伺服电机(62)输出轴与传送组件(63)左部连接,安装座(61)左右两部均连接有第二UV紫外线灭菌组件(65);

防溅出机构(7)包括有气缸(71)、防护筒(72)、环形架(73)、卡位销(74)和第一复位弹簧(75),底座(1)上部前侧通过螺栓连接有气缸(71),粉剂罐装腔(2)底部滑动式连接有防护筒(72),气缸(71)伸缩杆与防护筒(72)连接,防护筒(72)上连接有环形架(73),环形架(73)上滑动式连接有三个卡位销(74),卡位销(74)与环形架(73)之间连接有第一复位弹簧(75);

还包括有用于辅助米粉罐位置修正调整的对位机构(8),对位机构(8)包括有导向支架(81)、连接支架(82)、定位件(83)、第二复位弹簧(84)、第一安装支架(85)、转动件(86)、连接件(87)和下移架(88),底座(1)下部前侧通过螺栓连接有第一安装支架(85),第一安装支架(85)前部转动式连接有转动件(86),转动件(86)上开有导向槽,转动件(86)上连接有下移架(88),下移架(88)与防护筒(72)连接,下移架(88)与导向槽滑动式连接,下移架(88)前后两部上侧均转动式连接有连接件(87),连接件(87)上均转动式连接有连接支架(82),安装座(61)前后两侧均连接有导向支架(81),导向支架(81)均与对应的连接支架(82)滑动式连接,连接支架(82)顶部均滑动式连接有定位件(83),定位件(83)与连接支架(82)之间均连接有第二复位弹簧(84),气缸(71)伸缩杆带动防护筒(72)向下运动,使得下移架(88)向下运动,下移架(88)在向下运动的过程中会在导向槽内滑动,从而使得转动件(86)进行逆时针转动,转动件(86)逆时针转动均会带动连接件(87)进行转动,使得连接支架(82)均在对应的导向支架(81)的导向作用下向相互靠近的一侧滑动,进而使得定位件(83)均向靠近米粉罐的一侧运动,定位件(83)均与米粉罐接触时,定位件(83)均会向相互远离的一侧滑动,第二复位弹簧(84)均会受力压缩,米粉罐在定位件(83)的推动下进行位置修正,使得米粉罐始终处于粉剂罐装腔(2)正下方,米粉定量罐装结束,防护筒(72)会在气缸(71)伸缩杆的带动下向上运动复位,从而使得下移架(88)向上运动复位,下移架(88)向上运动复位,使得转动件(86)均开始顺时针转动复位,进而使得连接件(87)均运动复位,此时连接支架(82)均在连接件(87)的带动下向相互远离的一侧滑动复位,从而使得定位件(83)均与米粉罐脱离接触。

2.按照权利要求1所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,还包括有用于对米粉罐内壁进行消杀的灭菌机构(9),灭菌机构(9)包括有连接架(91)和第三UV紫外线灭菌组件(92),防护筒(72)上连接有连接架(91),连接架(91)上连接有第三UV紫外线灭菌组件(92)。

3.按照权利要求2所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,还包括有用于及时补充米粉的粉剂补充机构(10),粉剂补充机构(10)包括有粉剂放置罐(101)、第二安装支架(102)、进料管道(103)、第三伺服电机(104)和第二螺旋叶片(105),底座(1)后部上侧通过螺栓连接有粉剂放置罐(101),底座(1)后侧通过螺栓连接有第二安装支架(102),粉剂放置罐(101)与粉剂罐装腔(2)之间连接有进料管道(103),进料管道(103)顶部连接有第三伺服电机(104),第三伺服电机(104)输出轴上连接有第二螺旋叶片(105)。

4.按照权利要求3所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,还包括有用于防止米粉粘连无法正常下料的防粘连机构(11),防粘连机构(11)包括有转动架(111)和刮片(112),第一伺服电机(3)输出轴上连接有转动架(111),转动架(111)上连接有刮片(112)。

5.按照权利要求1所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,传送组件(63)包括四个齿轮组和两根链条,安装座(61)上部转动式连接有四个齿轮组,齿轮组前侧之间绕有链条,齿轮组后侧之间也绕有链条。

6.按照权利要求1所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,第二UV紫外线灭菌组件(65)包括两个支撑架和两个消毒灯,安装座(61)左右两部上侧的前后两侧均连接有支撑架,支撑架上转动式连接有消毒灯。

7.按照权利要求3所述的一种基于婴幼儿营养米粉高效灭菌的定量罐装设备,其特征是,进料管道(103)前部为向下倾斜设置,便于米粉直接流入粉剂罐装腔(2)内。
