1.一种硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料，其特征在于，原料按质量份数计，为：磷酸铵镁胶凝材料75‑83份；

改性组分10‑15份；

凝结时间调控组分7‑10份；

所述磷酸铵镁胶凝材料包括酸组分与碱组分；

所述改性组分为硫铝酸盐水泥；

所述酸组分为磷酸二氢铵；所述碱组分为死烧氧化镁；

所述酸组分与碱组分加改性组分的质量比为1:3；

所述凝结时间调控组分为硼砂；

所述硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料的制备方法如下：

1)将凝结时间调控组分与酸组分加水形成混合溶液A，再将硫铝酸盐水泥与碱组分加水形成混合溶液B；

2)将所述混合溶液A与混合溶液B混合，搅拌均匀，得到所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料。

2.根据权利要求1所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料，其特征在于，所述死烧氧化镁的平均粒径为25.98μm。

3.根据权利要求1所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料，其特征在于，所述硫铝酸盐水泥的粒径为150‑250μm。

4.根据权利要求1所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料，其特征在于，所述硼砂的粒径为180‑250μm。

5.一种制备如权利要求1‑4任一项所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料的方法，其特征在于，包括以下步骤：

1)将凝结时间调控组分与酸组分加水形成混合溶液A，再将硫铝酸盐水泥与碱组分加水形成混合溶液B；

2)将所述混合溶液A与混合溶液B混合，搅拌均匀，得到所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料。

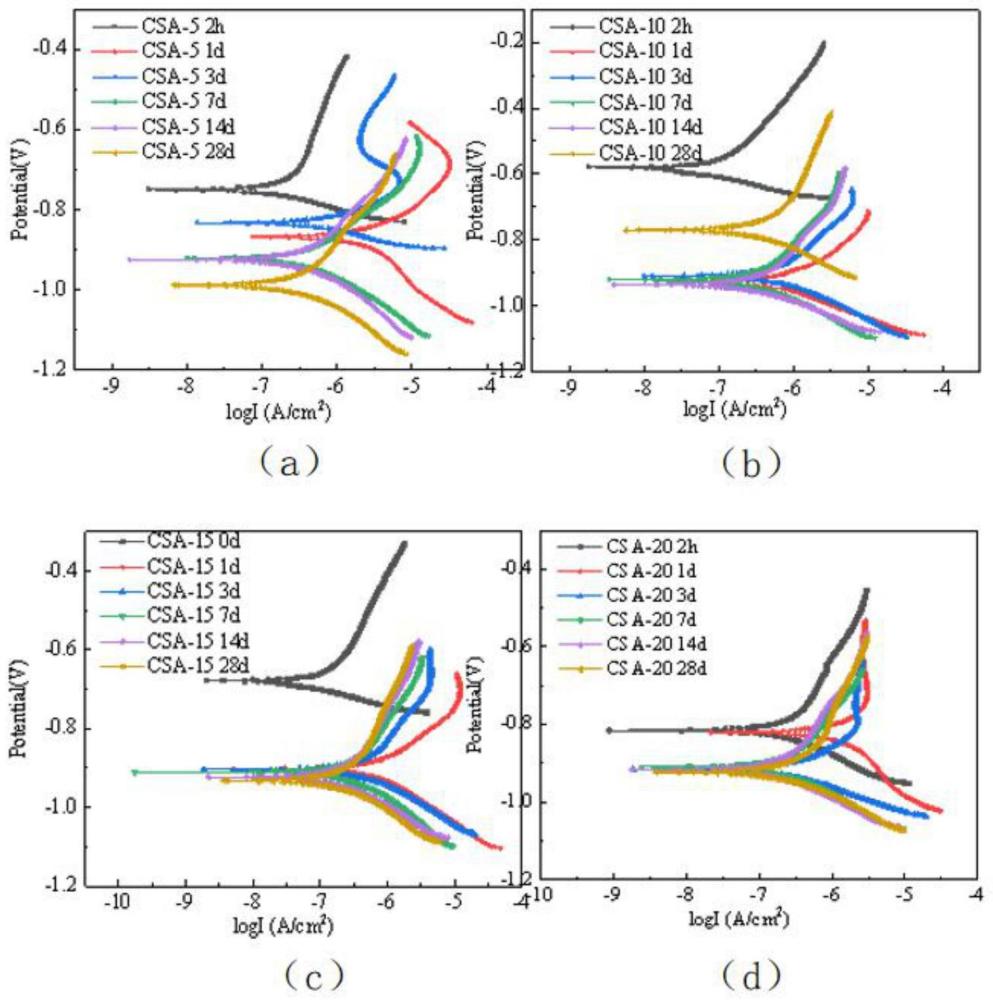

6.一种如权利要求1‑4任一项所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料在钢材防腐中的应用。

7.根据权利要求6所述的硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料在钢材防腐中的应用，其特征在于，所述硫铝酸盐水泥改性磷酸铵镁基钢材防腐涂层材料通过喷涂或刷涂的工艺涂覆于钢基材表面形成防腐涂层硬化体。
