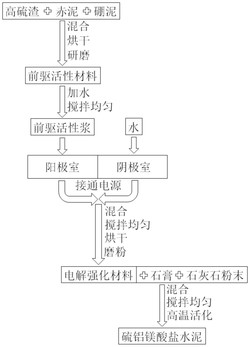

1.一种制备硫铝镁酸盐水泥的方法，其特征在于，包括以下步骤：

1)将干燥的高硫渣粉末、赤泥粉末、硼泥粉末混合，得到前驱活性材料；

2)将水和前驱活性材料混合，搅拌，得到前驱活性浆；

3)将前驱活性浆导入电解槽阳极室，电解槽阴极室加水，接通电源，混合电解槽阳极室和阴极室内的材料，搅拌均匀，烘干，磨粉，得到电解强化材料；

4)将石灰石粉末、石膏和电解强化材料混合，搅拌，活化，得到硫铝镁酸盐水泥。

2.根据权利要求1所述的方法，其特征在于，步骤1)中的高硫渣粉末、赤泥粉末、硼泥粉末质量比为15～45:30～90:100。

3.根据权利要求1所述的方法，其特征在于，步骤2)中水和前驱活性材料的体积和质量比为0.5～1.5:1mL/g。

4.根据权利要求1所述的方法，其特征在于，步骤3)中前驱活性浆和水的体积比为0.25～4.75:1。

5.根据权利要求1所述的方法，其特征在于，步骤3)中电压为20～100V。

6.根据权利要求1所述的方法，其特征在于，步骤3)中直流电流为200～2000A。

7.根据权利要求1所述的方法，其特征在于，步骤3)中接通电源的时间为2～12h。

8.根据权利要求1所述的方法，其特征在于，步骤4)中石灰石粉末、石膏和电解强化材料的质量比为50～90:20～40:100。

9.根据权利要求1所述的方法，其特征在于，步骤4)中活化温度为950～1250℃，活化时间为1～3h。

10.由权利要求1～9任一项所述的方法制备的硫铝镁酸盐水泥。
