专利号: 2022113401156
申请人: 湖北昊天齐机电设备工程有限公司(CN)
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

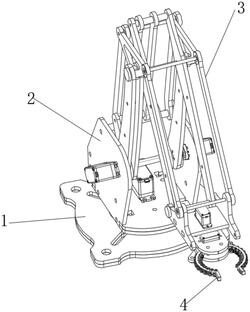

1.一种机械手臂,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有机体(2),所述机体(2)的顶部固定连接有动力臂(3),所述动力臂(3)的底部固定连接有自调节夹紧机构(4);

所述自调节夹紧机构(4)包括第一直板(41),所述第一直板(41)靠近底座(1)的一端与动力臂(3)的底部固定连接,所述第一直板(41)的上表面贯穿开设有卡孔(42),所述第一直板(41)远离底座(1)的一端固定连接有第一弧板(43),所述第一弧板(43)远离底座(1)的一端固定连接有第一尾板(46),第一弧板(43)的内侧贯穿开设有矩形孔(44),所述第一弧板(43)的内侧固定连接有凸块(45),所述卡孔(42)卡接有卡块(47),所述卡块(47)远离第一直板(41)的一侧固定连接有第二直板(48),所述第二直板(48)远离底座(1)的一端固定连接有第二弧板(49),所述第二弧板(49)远离底座(1)的一端固定连接有第二尾板(6),所述矩形孔(44)内设置有自适应紧压机构(5);

所述自适应紧压机构(5)包括固定底板(51),所述固定底板(51)的侧面固定连接有连接板(52),所述固定底板(51)的侧面固定连接有连接弧板(53),所述固定底板(51)的一侧开设有圆槽(54),所述圆槽(54)的底部固定连接有缓冲挤压装置(55),所述缓冲挤压装置(55)靠近固定底板(51)的一端设置在圆槽(54)内,所述缓冲挤压装置(55)的另一端设置有紧压装置(56);

所述缓冲挤压装置(55)包括限位筒(551),所述限位筒(551)远离紧压装置(56)的一端设置在圆槽(54)内且与圆槽(54)的底部固定连接,所述固定底板(51)靠近紧压装置(56)的一侧固定连接有第一弹簧(552),所述第一弹簧(552)远离固定底板(51)的一端与紧压装置(56)靠近固定底板(51)的一侧固定连接,所述限位筒(551)内侧的底部固定连接有第二弹簧(553),所述第二弹簧(553)远离固定底板(51)的一端固定连接有滑块(554),所述滑块(554)远离固定底板(51)的一侧固定连接有移杆(555),所述移杆(555)远离固定底板(51)的一侧固定连接有挤压头(556)。

2.根据权利要求1所述的一种机械手臂,其特征在于:所述紧压装置(56)包括挤压板(561),所述挤压板(561)靠近固定底板(51)的一侧与第一弹簧(552)远离固定底板(51)的一端固定连接,所述挤压板(561)远离固定底板(51)的一侧开设有开槽(562),所述挤压板(561)远离固定底板(51)一侧的中部开设有孔(563),所述孔(563)的侧面开设有固定槽(564),所述固定槽(564)固定连接有固定环(565),所述固定环(565)远离固定底板(51)一侧固定连接有弹性连接筒(566),所述弹性连接筒(566)远离固定底板(51)一侧固定连接有弹性挤压盖(567)。

3.根据权利要求1所述的一种机械手臂,其特征在于:所述矩形孔(44)共二十个,第一弧板(43)和第二弧板(49)均开设有十个矩形孔(44),十个矩形孔(44)按第一弧板(43)的圆周方向等距分布,其他十个矩形孔(44)按第二弧板(49)的圆周方向等距分布,凸块(45)设置在两个相邻矩形孔(44)之间。

4.根据权利要求1所述的一种机械手臂,其特征在于:所述连接板(52)、连接弧板(53)各两个,连接板(52)为“L”形板,两个连接板(52)、连接弧板(53)均按固定底板(51)的圆周方向等距分布,连接弧板(53)设置在两个连接板(52)之间。

5.根据权利要求1所述的一种机械手臂,其特征在于:所述第一弹簧(552)设置在限位筒(551)的外部,第二弹簧(553)设置在限位筒(551)的内部,限位筒(551)靠近挤压头(556)的一侧开设有圆孔,圆孔的直径小于滑块(554)的直径。
