专利号: 2022111433148
申请人: 陈庆菊
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

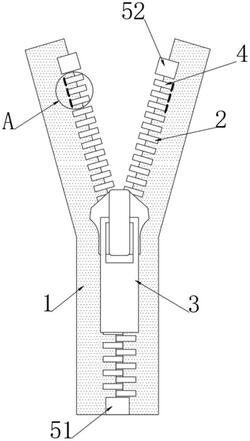

1.一种可更换链齿的拉链,包括两个链片(1),两个所述链片(1)相互靠近的端部均安装有多个均匀分布的定链齿(2),所述链片(1)上滑动连接有链头(3),通过链头(3)将两个链片(1)链合,其特征在于:一个所述链片(1)底部固定连接有下定位块(51),两个所述链片(1)上端均固定连接上定位块(52),两个所述链片(1)相互靠近的端部还卡接有相互链合的多个动链齿(4),多个所述动链齿(4)均位于上定位块(52)和定链齿(2)之间,所述动链齿(4)靠近与其连接的链片(1)的上端开凿有内嵌槽(61),所述链片(1)上缝制有限位绳(6),所述限位绳(6)位于内嵌槽(61)内,且限位绳(6)与内嵌槽(61)内壁紧密接触,所述动链齿(4)上开凿有两个内定孔(7),所述内定孔(7)内插设有卡链针(8),所述内定孔(7)内填充有限位层(81),所述卡链针(8)下端部嵌入限位层(81)内;

所述限位层(81)为热熔材料制成,且限位层(81)热熔的热熔温度为50‑60℃;

所述卡链针(8)外表面设置有多个倒刺结构,且倒刺结构的尖端朝向上方,所述卡链针(8)顶部低于内定孔(7)口部边缘;

所述动链齿(4)中部开凿有凹槽,所述凹槽与链片(1)相互匹配,所述动链齿(4)上内壁均活动镶嵌有两个分别与内定孔(7)对应的上助动球(92),所述动链齿(4)下内壁活动活动镶嵌有两个分别与上助动球(92)对应的下助动球(91),所述下助动球(91)和上助动球(92)相互靠近的端部均突出至凹槽内;

所述上助动球(92)包括内缓冲层(922)以及固定包裹在内缓冲层(922)外的外硬层(921),所述外硬层(921)为硬质脆性结构,所述内缓冲层(922)为弹性热熔材料制成;

所述下助动球(91)为高韧性的弹性结构,所述内缓冲层(922)的热熔材料与限位层(81)的热熔材料一致。

2.根据权利要求1所述的一种可更换链齿的拉链,其特征在于:所述凹槽的上下内壁均固定连接有多段FiberFix胶带,多段所述FiberFix胶带与两个内定孔(7)相互间隔分布。

3.根据权利要求2所述的一种可更换链齿的拉链,其特征在于:所述凹槽上下内壁还粘设有多个防水层(10),多个所述防水层(10)分别密封覆盖多段FiberFix胶带,所述防水层(10)的边缘延伸至凹槽边缘。

4.根据权利要求3所述的一种可更换链齿的拉链,其特征在于:所述拉链更换链齿的具体步骤为:

S1、当其中一个定链齿(2)意外脱落时,链片(1)上形成一个空位,首先将限位绳(6)剪断,然后向外抽出动链齿(4),然后撕下防水层(10),再将动链齿(4)卡入空位处;

S2、使用高温的细杆状结构沿着内定孔(7)插入并抵触在卡链针(8)上,使限位层(81)热熔,然后向下施力使卡链针(8)下端部依次贯穿上助动球(92)和链片(1),并嵌入至下助动球(91)内,实现对动链齿(4)位置的固定;

S3、当两个卡链针(8)均嵌入对应的下助动球(91)内后,在控位附近的链片(1)上加水,使水沿着链片(1)渗入到凹槽内,此时FiberFix胶带遇水呈现粘性,并将链片(1)与凹槽的上下内壁粘接固定,完成掉落定链齿(2)的更换。

5.根据权利要求4所述的一种可更换链齿的拉链,其特征在于:在进行步骤S2之前,调整动链齿(4)的位置,使动链齿(4)两端距离相邻的定链齿(2)距离相同,在对第二个卡链针(8)施力之前,调整动链齿(4)的位置,使动链齿(4)与相邻的定链齿(2)平行。
