专利号: 2018105341693
申请人: 天津浔兴拉链科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

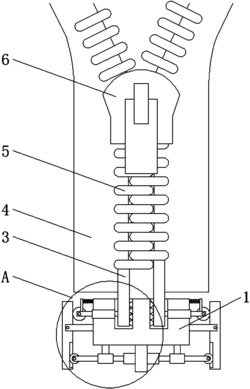

1.一种便于更换拉链头的拉链,包括下止块(1),其特征在于:所述下止块(1)的顶部的两侧均开设有连接槽(2),所述连接槽(2)的内侧活动插接有插销(3),所述插销(3)背面的顶部固定连接有布带(4),所述布带(4)靠近下止块(1)中轴线的一侧等距离固定连接有拉齿(5),所述拉齿(5)的外侧滑动连接有拉链头本体(6),所述连接槽(2)靠近下止块(1)中轴线的一侧等距离固定连接有防滑块(7),所述下止块(1)的两侧均固定插接有套管(8),所述套管(8)的内侧活动插接有限位杆(9),所述限位杆(9)靠近下止块(1)中轴线的一端贯穿套管(8)并延伸至连接槽(2)的内侧,所述限位杆(9)靠近下止块(1)中轴线的一端与插销(3)的外侧相搭接,所述限位杆(9)背面远离插销(3)的一端通过转轴活动连接有一号滑轮(10),所述下止块(1)的两侧均固定连接有支撑杆(11),所述支撑杆(11)背面远离下止块(1)的一端通过转轴铰接有推板(12),所述推板(12)靠近下止块(1)中轴线一侧的底部开设有滑槽(13),所述下止块(1)底部的两侧均固定连接有悬吊杆(14),所述悬吊杆(14)的底部固定连接有滑管(15),所述滑管(15)的内侧活动擦汗就有螺纹杆(16),所述螺纹杆(16)背面远离下止块(1)中轴线的一端通过转轴活动连接有二号滑轮(17),所述二号滑轮(17)的外侧与滑槽(13)的内壁滑动连接,所述下止块(1)底部的中部固定连接有轴承(18),所述轴承(18)的内圈固定插接有螺纹套(19),所述螺纹杆(16)靠近轴承(18)的一端与螺纹套(19)的内侧螺纹连接,所述限位杆(9)的的顶部固定连接有推杆(20),所述推杆(20)靠近下止块(1)一侧的顶部固定连接有弹簧(21),所述弹簧(21)远离推杆(20)的一端与下止块(1)的外侧固定连接。

2.根据权利要求1所述的一种便于更换拉链头的拉链,其特征在于:所述螺纹杆(16)共两根,且两根螺纹杆(16)靠近轴承(18)的一端均与螺纹套(19)的内侧螺纹连接,两根所述螺纹杆(16)的螺纹方向相反。

3.根据权利要求1所述的一种便于更换拉链头的拉链,其特征在于:所述防滑块(7)为半圆形,且防滑块(7)为软性橡胶材质。

4.根据权利要求1所述的一种便于更换拉链头的拉链,其特征在于:所述推板(12)共两块,且两块推板(12)分别位于下止块(1)的两侧。

5.根据权利要求1所述的一种便于更换拉链头的拉链,其特征在于:所述下止块(1)为不锈钢材质,且下止块(1)为长方体。
