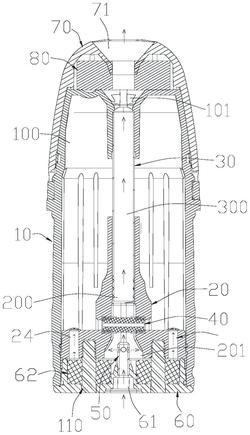

1.一种雾化装置，其特征在于，包括壳体、一体成型且具有雾化通道的软质支架、导气管、发热组件、微孔通气管以及底壳；

所述壳体具有相对的第一端和第二端，所述第一端上设有出气口；所述软质支架设置在所述壳体的第二端内并与所述壳体的内壁面密封配合；所述导气管连接在所述出气口和所述软质支架的雾化通道之间，在所述壳体内界定出一个位于所述导气管与壳体的内壁面之间的储液腔；所述发热组件横设在所述软质支架的雾化通道内，其相对两端分别与所述储液腔导液连接；

所述底壳配合在所述壳体的第二端端部，将所述壳体的第二端封闭并支撑在所述软质支架的下方；所述底壳上设有进气口，所述微孔通气管设置在所述进气口内并与所述软质支架的雾化通道相连通；所述微孔通气管、雾化通道、导气管的内部通道与出气口依次相连通形成雾化气流通道。

2.根据权利要求1所述的雾化装置，其特征在于，所述软质支架包括软质底座、相对所述软质底座的表面垂直连接在所述软质底座上的软质柱体；

所述软质底座内设有第一通孔，所述软质柱体内设有第二通孔，所述第一通孔和第二通孔相接连通形成所述雾化通道；

所述导气管朝向所述软质支架的一端插接并紧配合在所述第二通孔内；所述软质柱体靠近所述软质底座的一端上设有相对的两个导液孔，所述导液孔连通所述雾化通道和储液腔；

所述发热组件横设在所述第二通孔并支撑在所述软质底座上，所述发热组件的相对两端分别紧密配合在两个所述导液孔内，通过所述导液孔与所述储液腔导液连接。

3.根据权利要求2所述的雾化装置，其特征在于，所述第二通孔的内周壁面设有隔热防漏结构，所述隔热防漏结构紧包裹所述导气管。

4.根据权利要求3所述的雾化装置，其特征在于，所述隔热防漏结构包括凸出在所述第二通孔的内周壁面上的环状或者螺旋状的密封筋，相邻的密封筋之间的间隙形成用于补气的细小通道；或者，所述隔热防漏结构包括凹设在所述第二通孔的内周壁面上的螺旋状的密封凹槽。

5.根据权利要求2所述的雾化装置，其特征在于，所述第一通孔的内径自连接所述第二通孔的一端向远离所述第二通孔的一端逐渐增大，形成用于所述发热组件装配进入所述第二通孔的导向孔。

6.根据权利要求2所述的雾化装置，其特征在于，所述软质支架还包括至少一个用于连通所述储液腔的单向补气阀；

所述单向补气阀设置在所述软质底座上并且位于所述雾化通道的至少一侧；所述软质底座背向所述软质柱体的表面设有槽部，所述槽部连通所述第一通孔和单向补气阀。

7.根据权利要求1所述的雾化装置，其特征在于，所述微孔通气管包括一端封闭、一端开放的管体；

所述管体以其开放端插接在所述进气口内，以其封闭端朝向并处于所述软质支架的雾化通道内；

所述管体上靠近其开放端的位置设有至少一个贯穿所述管体内外壁面的微孔。

8.根据权利要求1所述的雾化装置，其特征在于，所述微孔通气管包括两端开放的管体、单向阀板；

所述单向阀板可开合配合在所述管体的一开放端上，在来自所述管体内部气流作用下可从所述管体上打开；

所述管体以其另一开放端插接在所述进气口内，以其具有单向阀板的一端朝向并处于所述软质支架的雾化通道内。

9.根据权利要求1‑8任一项所述的雾化装置，其特征在于，所述雾化装置还包括上盖和吸嘴棉，所述上盖配合在所述壳体的第一端上，形成吸嘴；所述上盖设有与所述出气口相对连通的吸嘴口；所述吸嘴棉设置在所述上盖和所述第一端的端面之间；和/或，所述壳体的侧面开设有连通所述储液腔的注液孔；所述雾化装置还包括可分离封堵在所述注液孔上的注液塞。

10.一种电子烟，其特征在于，包括权利要求1‑9任一项所述的雾化装置、与所述雾化装置配合连接并为所述雾化装置供电的供电装置。
