专利号: 2022110229153
申请人: 德清县诚达金属材料有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

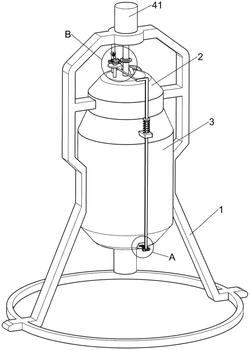

1.一种具有清洗功能的有机硅树脂生产用反应釜,其特征是:包括有支架(1)、反应壳体(2)、活塞密封块(21)、冷却壳体(3)、闭合杆(31)、闭合阀体(32)、扭力弹簧一(33)、搅拌组件(4)和冲刷机构(5),所述反应壳体(2)设于支架(1)内上部,所述活塞密封块(21)塞在反应壳体(2)顶部,所述冷却壳体(3)设于支架(1)内,所述冷却壳体(3)与反应壳体(2)固接,且所述反应壳体(2)位于冷却壳体(3)内,所述闭合杆(31)转动式连接在冷却壳体(3)下部,所述闭合杆(31)与冷却壳体(3)之间连接有扭力弹簧一(33),所述闭合阀体(32)固接在闭合杆(31)上,且所述闭合阀体(32)位于反应壳体(2)内底部,所述搅拌组件(4)设于支架(1)上且与反应壳体(2)连接,所述冲刷机构(5)设于反应壳体(2)内;

所述搅拌组件(4)包括有伺服电机(41)、动力轴(42)和扇叶(43),所述伺服电机(41)设于支架(1)顶部,所述动力轴(42)固接在伺服电机(41)的输出轴上,所述动力轴(42)与支架(1)转动式连接,所述动力轴(42)与反应壳体(2)转动式连接,且所述动力轴(42)下部位于反应壳体(2)内,所述动力轴(42)上固接有三个扇叶(43),三个所述扇叶(43)位于反应壳体(2)内;

所述冲刷机构(5)包括有固定导流腔架(51)、进水管(52)、转动开槽盘(53)、固定竖直冲刷管(54)和单向阀一(55),所述固定导流腔架(51)固接在反应壳体(2)内上部,所述动力轴(42)穿过固定导流腔架(51),所述进水管(52)连通在固定导流腔架(51)顶部,所述进水管(52)穿过反应壳体(2),所述转动开槽盘(53)转动式连接在固定导流腔架(51)底部,所述转动开槽盘(53)与固定导流腔架(51)相通,所述转动开槽盘(53)底部连通有固定竖直冲刷管(54),所述固定竖直冲刷管(54)与动力轴(42)固定连接,且所述动力轴(42)位于固定竖直冲刷管(54)内,所述固定竖直冲刷管(54)上设有若干个单向阀一(55);

还包括有清洗剂添加机构(6),所述清洗剂添加机构(6)设于反应壳体(2)上且与动力轴(42)连接,所述清洗剂添加机构(6)包括有超越离合器(61)、扇形齿轮(62)、旋转轴(63)、固定齿轮(64)、固定小凸盘(65)、清洗液导入管(66)、球阀(67)、固定杆(68)和扭力弹簧二(69),所述超越离合器(61)固接在动力轴(42)上部,所述超越离合器(61)位于反应壳体(2)外,所述扇形齿轮(62)设于超越离合器(61)上,所述旋转轴(63)转动式连接在反应壳体(2)顶部上侧面,所述固定齿轮(64)固定连接在旋转轴(63)上部,所述固定小凸盘(65)设置在固定齿轮(64)顶部,所述清洗液导入管(66)连通在反应壳体(2)顶部靠近旋转轴(63)的一侧,所述球阀(67)转动式连接在清洗液导入管(66)内,所述固定杆(68)固定连接在球阀(67)上,所述固定杆(68)远离球阀(67)的一端与固定小凸盘(65)顶部接触,所述固定杆(68)与清洗液导入管(66)之间连接有扭力弹簧二(69);

还包括有间歇开合机构(7),所述间歇开合机构(7)设于冷却壳体(3)上,所述间歇开合机构(7)包括有固定导块(71)、升降槽杆(72)、支撑弹簧(73)、固定挤压杆(74)和固定大凸轮(75),所述固定导块(71)固定连接在冷却壳体(3)外壁上,所述升降槽杆(72)滑动式连接在固定导块(71)上,所述升降槽杆(72)与闭合杆(31)滑动式连接,所述升降槽杆(72)与固定导块(71)之间连接有支撑弹簧(73),所述固定挤压杆(74)固接在升降槽杆(72)顶端,所述固定大凸轮(75)固接在旋转轴(63)上,且所述固定大凸轮(75)位于固定齿轮(64)下方,所述固定挤压杆(74)远离升降槽杆(72)的一端与固定大凸轮(75)底部接触;

当动力轴(42)反转时,在超越离合器(61)的作用下,扇形齿轮(62)不会转动,当动力轴(42)正转时,动力轴(42)带动超越离合器(61)和扇形齿轮(62)正转,扇形齿轮(62)正转八圈带动固定齿轮(64)反转一圈,固定齿轮(64)反转带动固定小凸盘(65)反转,固定小凸盘(65)反转挤压固定杆(68)转动,固定杆(68)转动带动球阀(67)转动,使得球阀(67)打开,清洗液输入管将清洗液输送至清洗液导入管(66)内,清洗液导入管(66)将清洗液输送至反应壳体(2)内;接着固定小凸盘(65)继续反转,固定小凸盘(65)不再挤压固定杆(68),扭力弹簧二(69)复位带动固定杆(68)和球阀(67)复位,使得球阀(67)关闭,清洗液导入管(66)停止向反应壳体(2)内加入清洗液,依次往复,球阀(67)间歇性开合,便于间歇性向反应壳体(2)内加入清洗液,同时扇叶(43)转动,扇叶(43)对反应壳体(2)内的清洗液与水进行搅动,使得反应壳体(2)内的清洗液与水充分混合,从而能快速清除反应壳体(2)内的污垢,提高了清洗效率;

固定齿轮(64)转动带动旋转轴(63)转动,旋转轴(63)转动带动固定大凸轮(75)转动,固定大凸轮(75)转动挤压固定挤压杆(74)向下移动,固定挤压杆(74)向下移动带动升降槽杆(72)向下移动,升降槽杆(72)向下移动带动闭合杆(31)和闭合阀体(32)转动,使得闭合阀体(32)打开,让反应壳体(2)内的清洗液、水和污垢排出,接着固定大凸轮(75)继续转动,固定大凸轮(75)不再挤压固定挤压杆(74),扭力弹簧一(33)复位带动闭合杆(31)、闭合阀体(32)、升降槽杆(72)和固定挤压杆(74)复位,闭合阀体(32)重新关闭,让反应壳体(2)内的清洗液与水充分反应,从而有效清除反应壳体(2)内的污垢,依次往复,闭合阀体(32)间歇性开合。

2.如权利要求1所述的一种具有清洗功能的有机硅树脂生产用反应釜,其特征是:还包括有固定异形圆杆(81)和固定异形刮杆(82),所述固定异形圆杆(81)固接在固定竖直冲刷管(54)底端,所述固定异形刮杆(82)固接在固定异形圆杆(81)远离固定竖直冲刷管(54)的一端,所述固定异形刮杆(82)与反应壳体(2)的内壁接触。

3.如权利要求2所述的一种具有清洗功能的有机硅树脂生产用反应釜,其特征是:还包括有导流槽体(91)和单向阀二(92),所述固定竖直冲刷管(54)下部连通有两个导流槽体(91),两个所述导流槽体(91)呈对称设置,且其中一个所述导流槽体(91)位于其中两个扇叶(43)之间,所述导流槽体(91)上设有若干个单向阀二(92)。
