专利号: 2024207461169
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

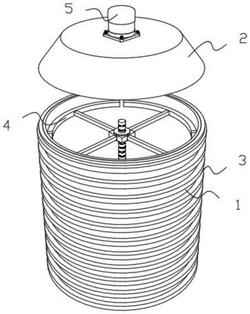

1.一种树脂合成用反应釜,包括配合实现反应釜功能的釜体(1)和釜盖(2)、设置在反应釜内部的合成机构(4)以及套设在反应釜外部且与外部电源电性连接的加热线圈(3),其特征在于:所述合成机构(4)包括一端连接有与釜体(1)内壁活动接触的刮壁组件(6)、另一端设置在釜体(1)底部并进行釜体(1)搅拌的搅拌组件(8)以及将刮壁组件(6)与搅拌组件(8)桥接并控制刮壁组件(6)与搅拌组件(8)活动的滚珠丝杠螺母副(7)。

2.根据权利要求1所述的一种树脂合成用反应釜,其特征在于:所述刮壁组件(6)包括基套(61)、连接杆(62)和刮壁刀(63),所述滚珠丝杠螺母副(7)包括丝杠(71)和丝杠螺母(72),所述丝杠(71)与釜盖(2)转动连接,所述丝杠螺母(72)套设于丝杠(71)的外侧且其外部与基套(61)固定连接,所述连接杆(62)的一端与基套(61)固定连接、另一端与刮壁刀(63)固定连接,所述刮壁刀(63)与釜体(1)的内壁活动接触。

3.根据权利要求2所述的一种树脂合成用反应釜,其特征在于:所述搅拌组件(8)包括基盘(81)和搅拌叶(82),所述丝杠(71)的一端与基盘(81)固定连接,所述搅拌叶(82)与基盘(81)固定连接。

4.根据权利要求3所述的一种树脂合成用反应釜,其特征在于:所述刮壁刀(63)设置有四组,四组所述刮壁刀(63)均以基套(61)为几何中心环形阵列排布于釜体(1)的内部。

5.根据权利要求4所述的一种树脂合成用反应釜,其特征在于:所述搅拌叶(82)设置有三组,三组所述搅拌叶(82)均以基盘(81)圆心为几何中心环形阵列排布于搅拌组件(8)的内部。

6.根据权利要求5所述的一种树脂合成用反应釜,其特征在于:所述釜盖(2)的一侧固定连接有伺服电机(5),所述伺服电机(5)的输出端穿过釜盖(2)与滚珠丝杠螺母副(7)固定连接。
