专利号: 202210902308X
申请人: 青岛市胶州中心医院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

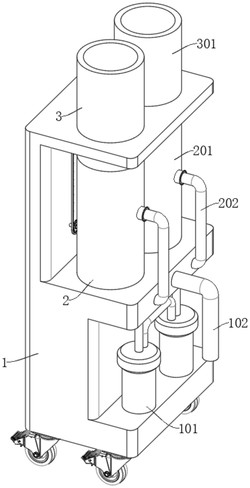

1.多功能消化内科洗胃仪,其特征在于:包括洗胃仪主体(1),所述洗胃仪主体(1)上设置有正负压泵(101)和胃管(102),所述洗胃仪主体(1)上设置有药液罐(2)和污液罐(201);

所述污液罐(201)内设置有旋流器(203),所述药液罐(2)和所述旋流器(203)分别通过两个第一连接管道(202)与所述洗胃仪主体(1)连接;所述洗胃仪主体(1)上还设置有药剂罐(3)和清水罐(301),所述清水罐(301)通过第二连接管道(204)与所述旋流器(203)连接,所述药剂罐(3)和所述清水罐(301)分别通过第三连接管道(302)和第四连接管道(303)与所述药液罐(2)连接用于向所述药液罐(2)内输送清水和药剂;所述药液罐(2)内还设置有搅拌机构(4)用于对所述药液罐(2)内的清水和药剂进行搅拌以辅助混合生成药液,所述搅拌机构(4)包括设置于所述药液罐(2)内的搅拌杆(401),所述药液罐(2)内设置有导向轨(402),且所述搅拌杆(401)滑动设置于所述导向轨(402)上;

所述搅拌机构(4)还包括转动设置于所述药液罐(2)内的转盘(403),所述转盘(403)上转动设置有两个连接杆(404),且两个所述连接杆(404)分别与两个所述搅拌杆(401)连接;

所述搅拌机构(4)还包括两个十字滑块(405),两个所述十字滑块(405)分别设置于两个所述搅拌杆(401)上,两个所述连接杆(404)上均开设有十字滑槽(406),且两个所述十字滑块(405)分别滑动设置于两个所述十字滑槽(406)内,两个所述十字滑块(405)上均设置有弹簧(411),且两个所述弹簧(411)分别与两个所述十字滑槽(406)的内壁连接;所述搅拌机构(4)还包括设置于所述药液罐(2)内的内齿轮(408),两个所述连接杆(404)上均设置有第一直齿轮(407),且两个所述第一直齿轮(407)均与所述内齿轮(408)啮合;所述搅拌机构(4)还包括设置于所述转盘(403)上的限位块(409),所述药液罐(2)内开设有限位槽(410),且所述限位块(409)转动设置于所述限位槽(410)内;所述第三连接管道(302)上设置有阀门机构(5)用于控制其启闭,所述阀门机构(5)包括设置于所述第三连接管道(302)上的阀体(501),所述阀体(501)内转动设置有阀板(502);所述药液罐(2)内设置有驱动机构(6)用于驱动所述搅拌机构(4)和所述阀门机构(5)运行,所述驱动机构(6)包括设置于所述药液罐(2)内的电机(601),所述电机(601)上设置有第一转杆(602),且所述第一转杆(602)与转盘(403)连接,所述洗胃仪主体(1)上转动设置有第二转杆(603),且所述第二转杆(603)与所述阀板(502)连接;所述驱动机构(6)还包括转动设置于所述洗胃仪主体(1)上的第三转杆(604),所述第三转杆(604)和所述第二转杆(603)上均设置有第二直齿轮(605),两个所述第二直齿轮(605)上设置有齿带(606);所述驱动机构(6)还包括设置于所述第三转杆(604)上的第一锥形齿轮(607),所述第一转杆(602)上设置有第二锥形齿轮(608),且所述第二锥形齿轮(608)与所述第一锥形齿轮(607)啮合;通过正负压泵回收污液时在污液罐内增设旋流器以离心分离污液,循环利用水源,通过在药剂罐和清水罐内分别盛放入药剂和清水,并通过第三连接管道和第四连接管道注入药液罐内,再通过药液罐内设置的搅拌机构对药剂进行搅拌混合,生成洗胃药液。

2.根据权利要求1所述的多功能消化内科洗胃仪,其特征在于:所述搅拌杆(401)设置有两个,且两个所述搅拌杆(401)基于所述药液罐(2)对称设置。
