专利号: 2017114382804
申请人: 青岛市中心医院
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

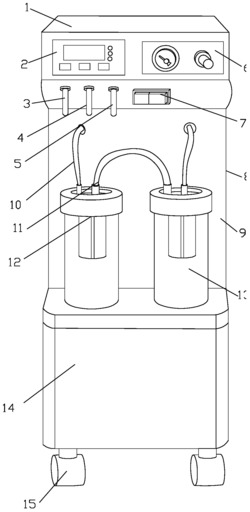

1.一种消化内科双向加压洗胃装置,其结构包括洗胃装置控制座(1)、洗胃装置控制面板(2)、排污接头(3)、出液接头(4)、进液接头(5)、压力调节面板(6)、双向加压控制开关(7)、双向加压洗胃装置驱动座(8)、双向加压洗胃装置驱动器(9)、单向连接管(10)、双向连接管(11)、第一过滤瓶(12)、第二过滤瓶(13)、底部支座(14)、脚轮(15),其特征在于:

所述的洗胃装置控制座(1)连接于双向加压洗胃装置驱动座(8)的上端表面上,所述的洗胃装置控制座(1)前端表面的一侧设有洗胃装置控制面板(2),所述的压力调节面板(6)设于洗胃装置控制座(1)前端表面的另一侧,所述的排污接头(3)连接于双向加压洗胃装置驱动座(8)前端的上表面,所述的出液接头(4)的左右两侧分别设有排污接头(3)、进液接头(5),所述的双向加压控制开关(7)设于进液接头(5)的另一侧,所述的双向加压洗胃装置驱动座(8)的内部设有双向加压洗胃装置驱动器(9),所述的底部支座(14)上端表面的后端连接有双向加压洗胃装置驱动座(8),所述的第一过滤瓶(12)、第二过滤瓶(13)均设于底部支座(14)上端表面的前端,所述的第一过滤瓶(12)、第二过滤瓶(13)均通过单向连接管(10)与双向加压洗胃装置驱动座(8)连接,所述的第一过滤瓶(12)通过双向连接管(11)与第二过滤瓶(13)连接,所述的底部支座(14)下端表面的四个角均匀等距的连接有脚轮(15);

所述的双向加压洗胃装置驱动器(9)由进液座(901)、进液输送管(902)、联轴器(903)、驱动电机(904)、横杆(905)、横杆活动座(906)、传动转杆活动座(907)、双向加压洗胃装置驱动器外壳体(908)、齿轮转杆活动座(909)、连接支杆(9010)、连接卡座(9011)、第一伸缩卡座(9012)、第一蜗杆(9013)、密封座(9014)、出液储存座(9015)、出液管(9016)、进液管(9017)、进液推板(9018)、进液储存座(9019)、第二丝杆(9020)、固定支杆(9021)、第一丝杆(9022)、出液推板(9023)、第一从动皮带轮(9024)、第二从动皮带轮(9025)、排液管(9026)、排液接头(9027)、第二蜗杆(9028)、第二伸缩卡座(9029)、主动齿轮(9030)、主动齿轮转杆(9031)、传动齿轮(9032)、传动齿轮转杆(9033)、从动齿轮(9034)、从动齿轮转杆(9035)、第一传动皮带(9036)、第二传动皮带(9037)、第一主动皮带轮(9038)、第二活动齿轮(9039)、滑动轮(9040)、滑动支架(9041)、传动齿纹座(9042)、第一活动齿轮(9043)、从动转盘(9044)、活动杆(9045)、活塞卡座(9046)、压簧(9047)、活塞杆(9048)、主动转盘(9049)、第二主动皮带轮(9050)、第二主动皮带轮传动杆(9051)、反转式伞齿轮传动座(9052)、驱动转杆(9053)、转动杆(9054)、齿轮主动座(9055)、齿轮从动座(9056)、齿轮从动座传动杆(9057)、第一主动皮带轮传动杆(9058)、齿轮传动座(9059)、正转式伞齿轮传动座(9060)、转动卡盘(9061)、卡块(9062)、第一翻转块(9063)、翻转架(9064)、固定块(9065)、活塞(9066)、固定块连接杆(9067)、活动卡杆(9068)、第二翻转块(9069)、翻转块传动杆(9070)、定轴齿轮(9071)组成;

所述的双向加压洗胃装置驱动器外壳体(908)下端表面的一侧连接有出液管(9016),所述的进液管(9017)连接于双向加压洗胃装置驱动器外壳体(908)下端表面的另一侧,所述的双向加压洗胃装置驱动器外壳体(908)的内表面设有驱动电机(904),所述的驱动电机(904)通过联轴器(903)与主动齿轮转杆(9031)连接,所述的主动齿轮转杆(9031)的一端呈横向贯穿主动齿轮(9030)并与齿轮转杆活动座(909)连接,所述的主动齿轮(9030)通过传动齿轮(9032)与从动齿轮(9034)连接,所述的传动齿轮转杆(9033)的另一端呈横向贯穿于传动齿轮(9032)并与定轴齿轮(9071)嵌套连接,所述的从动齿轮转杆(9035)的另一端呈横向贯穿于从动齿轮(9034)并与转动卡盘(9061)嵌套连接,所述的转动卡盘(9061)的另一端焊接有卡块(9062),所述的卡块(9062)通过横杆(905)与第一翻转块(9063)连接,所述的第一翻转块(9063)通过翻转块传动杆(9070)与第二翻转块(9069)连接,所述的横杆活动座(906)通过横杆(905)与第二翻转块(9069)连接,所述的翻转块传动杆(9070)呈横向贯穿于翻转架(9064),所述的活动卡杆(9068)呈横向贯穿于固定块(9065)并与翻转架(9064)嵌套连接,所述的固定块(9065)的下端表面焊接有固定块连接杆(9067),所述的固定块连接杆(9067)的下端表面贯穿活塞卡座(9046)并与活塞(9066)连接,所述的活塞(9066)的下端表面焊接有活塞杆(9048),所述的活塞杆(9048)的上端表面贯穿活塞卡座(9046)并与压簧(9047)嵌套连接,所述的压簧(9047)设于活塞卡座(9046)的内表面,所述的活塞杆(9048)的下端表面与主动转盘(9049)活动连接,所述的主动转盘(9049)通过活动杆(9045)与从动转盘(9044)连接,所述的第一活动齿轮(9043)通过转动杆(9054)连接于从动转盘(9044)的一端,所述的第一活动齿轮(9043)的一端连接有传动齿纹座(9042),所述的传动齿纹座(9042)通过滑动轮(9040)与滑动支架(9041)活动连接,所述的滑动支架(9041)的一端焊接有连接支杆(9010),所述的连接支杆(9010)的一端与齿轮转杆活动座(909)嵌套连接,所述的第二活动齿轮(9039)设于第一活动齿轮(9043)的下方,所述的第二活动齿轮(9039)通过转动杆(9054)与齿轮主动座(9055)连接,所述的齿轮从动座(9056)上端表面的一侧连接有齿轮主动座(9055),所述的齿轮从动座(9056)通过齿轮从动座传动杆(9057)与齿轮传动座(9059)连接,所述的齿轮传动座(9059)的下端表面连接有正转式伞齿轮传动座(9060),所述的正转式伞齿轮传动座(9060)的一端嵌套连接有第一主动皮带轮传动杆(9058),所述的第一主动皮带轮传动杆(9058)嵌套连接于第一主动皮带轮(9038)的另一端,所述的第一主动皮带轮(9038)通过第一传动皮带(9036)与第一从动皮带轮(9024)连接,所述的第一从动皮带轮(9024)的一端嵌套连接有第一蜗杆(9013),所述的第一蜗杆(9013)呈横向贯穿于第一伸缩卡座(9012),所述的第一丝杆(9022)的上端表面呈纵向贯穿于第一伸缩卡座(9012)并与第一蜗杆(9013)连接,所述的第一丝杆(9022)的下端表面呈纵向贯穿于密封座(9014)并与出液推板(9023)相焊接,所述的出液推板(9023)设于出液储存座(9015)的内表面,所述的固定支杆(9021)的左右两侧分别设有出液储存座(9015)、进液储存座(9019),所述的出液储存座(9015)、进液储存座(9019)的上端表面上均连接有密封座(9014),所述的密封座(9014)上端表面的左右两侧均连接有连接卡座(9011),所述的进液座(901)通过进液输送管(902)与出液储存座(9015)连接,所述的排液接头(9027)通过排液管(9026)与进液储存座(9019)连接,所述的进液储存座(9019)的内表面设有进液推板(9018),所述的第二丝杆(9020)的下端表面呈纵向贯穿密封座(9014)并与进液推板(9018)相焊接,所述的第二丝杆(9020)的上端表面呈纵向贯穿第二伸缩卡座(9029)并与第二蜗杆(9028)连接,所述的第二蜗杆(9028)呈横向贯穿于第二伸缩卡座(9029),所述的第二从动皮带轮(9025)嵌套连接于第二蜗杆(9028)的一端,所述的第二主动皮带轮(9050)通过第一传动皮带(9036)与第二从动皮带轮(9025)连接,所述的反转式伞齿轮传动座(9052)通过第二主动皮带轮传动杆(9051)与第二主动皮带轮(9050)连接,所述的反转式伞齿轮传动座(9052)的上端表面上连接有驱动转杆(9053),所述的驱动转杆(9053)嵌套连接于正转式伞齿轮传动座(9060)的下端表面,所述的出液管(9016)与出液接头(4)连接,所述的进液接头(5)与进液管(9017)连接,所述的双向加压洗胃装置驱动器外壳体(908)设于双向加压洗胃装置驱动座(8)的内表面。

2.根据权利要求1所述的一种消化内科双向加压洗胃装置,其特征在于:所述的第一过滤瓶(12)为中空的圆柱体结构。

3.根据权利要求1所述的一种消化内科双向加压洗胃装置,其特征在于:所述的脚轮(15)设有4个且互相平行。

4.根据权利要求1所述的一种消化内科双向加压洗胃装置,其特征在于:所述的主动齿轮(9030)设有4个且互相平行。

5.根据权利要求1所述的一种消化内科双向加压洗胃装置,其特征在于:所述的主动转盘(9049)是半径为3-5cm的圆形结构。
