专利号: 2022108541768
申请人: 强虎
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

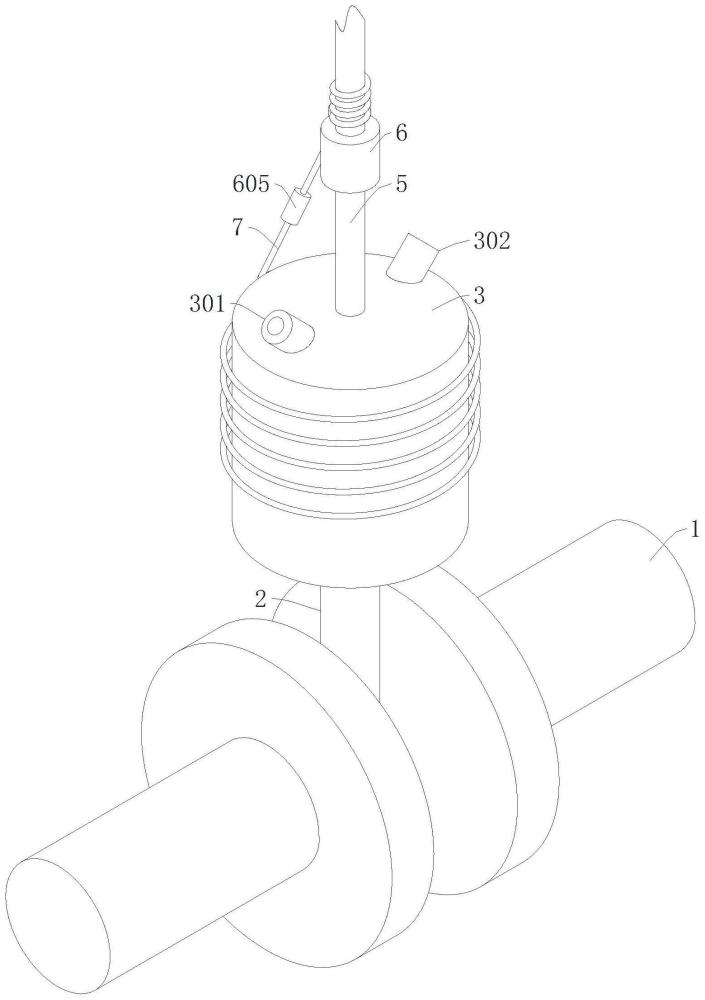

1.一种柴油机的油气混合结构,包括:曲轴(1),所述曲轴(1)上转动连接有活塞(2);燃烧室(3),所述活塞(2)远离曲轴(1)的一端滑动连接在燃烧室(3)内,所述燃烧室(3)开设有进气口(301)和出气口(302);高压喷油口(4),所述高压喷油口(4)固定连接在燃烧室(3)上方,所述高压喷油口(4)远离燃烧室(3)的一端固定连接有油管(5);其特征在于:还包括:加热模块(6),所述加热模块(6)设置在油管(5)上;导热管(7),所述导热管(7)固定连接在所述燃烧室(3)的外壁上;温控模块(8),所述温控模块(8)设置在油管(5)上;

所述加热模块(6)包括加热室(601),所述加热室(601)固定连接在油管(5)上,所述加热室(601)采用双壁结构,内壁与外壁之间的缝隙采用真空处理;

所述加热室(601)的内壁采用不锈钢材料制成;

所述加热室(601)内固定连接有加热丝(602),所述加热丝(602)呈螺旋状排布,所述加热丝(602)采用镍铬合金加热丝(602);

所述加热丝(602)上固定连接有导热丝(603),所述导热丝(603)的另一端沿着油管(5)连通至高压喷油口(4),所述导热丝(603)呈螺旋状排布;

导热丝(603)采用记忆合金金属,加热丝(602)间断加热,双程效应的记忆合金在温度变化过程中会反复变形复位;

所述导热管(7)缠绕在燃烧室(3)的外壁上,所述导热管(7)的一端延伸至油管(5)处,并缠绕在油管(5)上,所述导热管(7)在燃烧室(3)与油管(5)之间设有断槽(604),所述断槽(604)处设有中断结构(605);

所述中断结构(605)包括滑动块(6051),所述滑动块(6051)滑动连接在导热管(7)上,所述滑动块(6051)的一端固定连接有磁铁(6052),所述导热管(7)在接近磁铁(6052)处固定安装有电磁铁(6053),所述滑动块(6051)远离磁铁(6052)的一端固定连接有弹簧(6054);

所述中断结构(605)外设有保护罩(606),所述保护罩(606)固定连接在导热管(7)上,所述保护罩(606)包裹着中断结构(605),所述弹簧(6054)远离滑动块(6051)一端固定连接在保护罩(606)的内壁上;

所述保护罩(606)远离电磁铁(6053)的一端开设有分隔槽(6061),所述分隔槽(6061)将油管(5)和保护罩(606)分隔,所述分隔槽(6061)内固定安装有隔热棉(6062);

所述温控模块(8)包括温控盒(801),所述温控盒(801)固定安装在加热模块(6)下方的油管(5)上,所述温控盒(801)内固定连接有压电陶瓷(802),所述压电陶瓷(802)与所述电磁铁(6053)电性连接,所述温控盒(801)内设置有膨胀气囊(803),所述膨胀气囊(803)固定连接在油管(5)上。
