1.一种柔性自供能湿度传感器的制备方法，其特征在于包括以下步骤：（1）多孔压电复合膜的制备：

按照质量比将1 10%纳米材料加入溶剂中，超声分散，得到纳米材料分散液，将90 99%~ ~压电聚合物加入至纳米材料分散液中，搅拌溶解，得到纳米压电聚合物溶液；将纳米压电聚合物溶液旋涂在柔性电极上成膜，20 40℃保温5 30min，待薄膜完全发白；120 140℃退火1~ ~ ~

4h，低温空淬，空淬温度为‑30 20℃，时间为10 30min，得到附着在柔性电极上、孔径为1‑3~ ~ ~μm的多孔压电复合膜；

所述压电聚合物为PVDF及其衍生物PVDF‑TrFE和PVDF‑HFP中任一种；

所述纳米材料为碳点、碳纳米管、石墨烯、ZnO、TiO2、NiO、SiO2、Mg(OH)2和Al2O3中任一种或一种以上的混合物；

（2）自供能湿度传感器的组装：

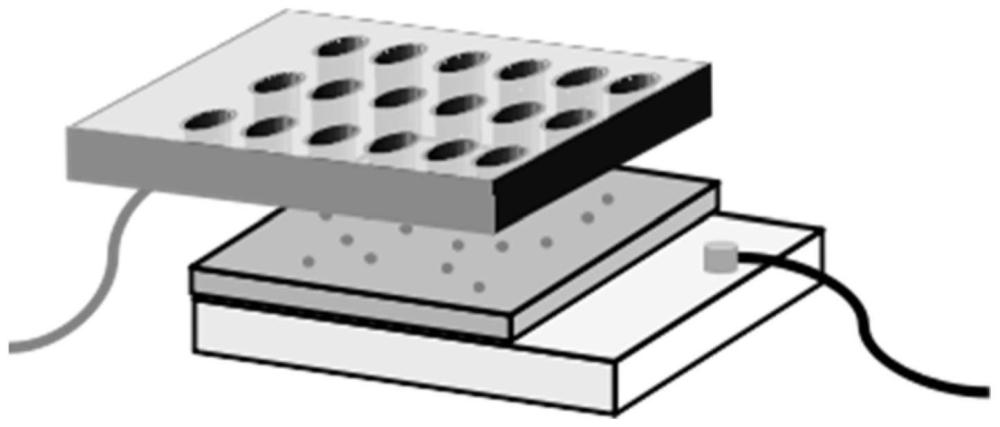

将附着在柔性电极上的多孔压电复合膜朝上放置，然后取另一片具有微米孔隙状的柔性电极朝下，两片柔性电极错位叠放，未覆盖部分用导线引出，即获得自供能湿度传感器。

2.根据权利要求1所述的一种柔性自供能湿度传感器的制备方法，其特征在于，所述溶剂为DMF、DMSO、NMP和DMAc中任一种与丙酮组成的混合溶剂，分散液的浓度为2 20 mg/mL。

~

3.根据权利要求1所述的一种柔性自供能湿度传感器的制备方法，其特征在于，所述步骤（1）中，超声时间为10 30min，磁搅拌时间为1 4h。

~ ~

4.根据权利要求1所述的一种柔性自供能湿度传感器的制备方法，其特征在于，所述步骤（1）中，旋涂转速为500 2000rpm，时间为30 90s。

~ ~

5.一种如权利要求1‑4任一项所述方法制备的柔性自供能湿度传感器，其特征在于，该2

湿度传感器为电压响应型，电压与湿度呈现线性关系R>0.96，灵敏度不低于12mV/%RH。
