专利号: 2022107802192
申请人: 嘉兴量创科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

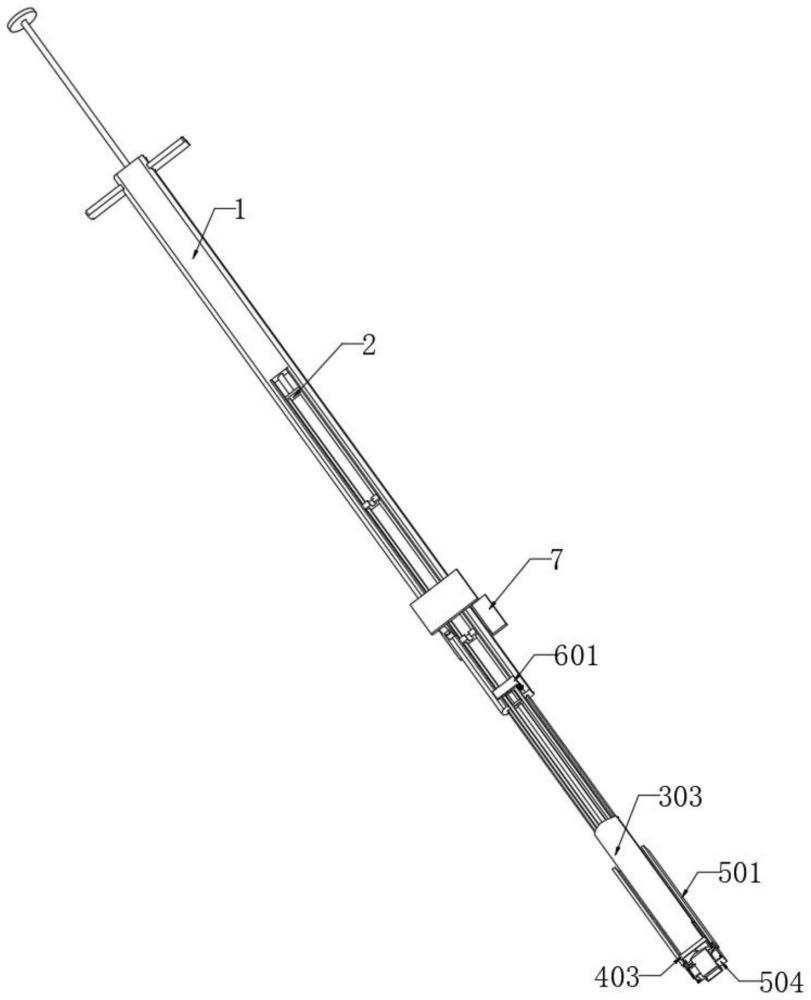

1.人体细胞样本采集用具备防护结构的采集器,其特征在于,包括:持握组件(1)、推动组件(2)、防护装置(3)、连接机构(4)、封堵防护机构(5)、截断机构(6)和支撑组件(7);

所述持握组件(1)整体为长方体结构;所述推动组件(2)滑动安装在持握组件(1)开设的滑槽内部;所述防护装置(3)顶部与持握组件(1)固定连接,且防护装置(3)内部与推动组件(2)底部相接触;所述连接机构(4)与防护装置(3)相接触;所述封堵防护机构(5)安装在防护装置(3)表面,且封堵防护机构(5)内侧一端滑动穿过防护装置(3)与推动组件(2)相连接;所述截断机构(6)滑动安装在持握组件(1)表面;所述支撑组件(7)数量设置为两组,且支撑组件(7)固定安装在持握组件(1)表面;

所述持握组件(1)包括:持握杆(101)、按压控制杆(102)和挡环(103);持握杆(101)内侧开设有T形滑槽;按压控制杆(102)滑动安插在持握杆(101)内部,按压控制杆(102)表面设置有弹簧;挡环(103)固定安装在持握杆(101)表面;

所述推动组件(2)包括:滑动支板(201)、支撑杆(202)、顶板(203)和底部带动板(204);

滑动支板(201)左右两端通过两组T形板滑动安装在持握杆(101)滑槽内部;支撑杆(202)与滑动支板(201)固定连接;顶板(203)固定安装在支撑杆(202)顶部,且支撑杆(202)顶部与按压控制杆(102)固定连接;底部带动板(204)顶部与支撑杆(202)固定连接,底部带动板(204)一端与封堵防护机构(5)相接触;

所述防护装置(3)包括:连接板(301)、防护主板(302)、组接副板(303)和橡胶挡片(304);连接板(301)顶部与持握杆(101)固定连接;防护主板(302)顶部通过连接板(301)与持握杆(101)固定连接;组接副板(303)底部通过连接机构(4)与防护主板(302)相连接;组接副板(303)固定安装在防护主板(302)和顶部;

所述连接机构(4)包括:固定吸铁板(401)、限位板(402)、拉动板(403)、滑动吸铁石(404)和挡板(405);固定吸铁板(401)固定安装在封堵防护机构(5)内侧;限位板(402)一端与封堵防护机构(5)固定连接;拉动板(403)一端与限位板(402)滑动连接,拉动板(403)中部与组接副板(303)固定连接;滑动吸铁石(404)一端与拉动板(403)固定连接;挡板(405)一端与封堵防护机构(5)内侧固定连接,挡板(405)与拉动板(403)滑动连接;

所述封堵防护机构(5):固定支板A(501)、带动板(502)、滑板A(503)、防护挡布(504)、辅助滑动支架(505)、拉绳(506)、滑板B(507)和固定支板B(508);固定支板A(501)一端与防护主板(302)固定连接,固定支板A(501)内侧与固定吸铁板(401)、限位板(402)、挡板(405)固定连接;带动板(502)一端穿过固定支板A(501)滑动插入到防护主板(302)内部并与底部带动板(204)固定连接;滑板A(503)滑动安装在其中一组固定支板A(501)滑槽内部,固定支板A(501)与带动板(502)固定连接;防护挡布(504)滑动插入到两组固定支板A(501)开设的滑槽内部,且防护挡布(504)一端与滑板A(503)固定连接;辅助滑动支架(505)一端与防护主板(302)固定连接;拉绳(506)一端与防护挡布(504)另外一端固定连接;滑板B(507)滑动安装在其中一组固定支板A(501)开设的滑槽内部,且滑板B(507)底部与拉绳(506)固定连接;固定支板B(508)固定安装在固定支板A(501)开设的滑槽内部,且固定支板B(508)与拉绳(506)滑动连接;

所述截断机构(6)包括:滑动按压架(601)、截断刀(602)和底部挡板(603);滑动按压架(601)一端与持握杆(101)滑动连接,且滑动按压架(601)表面设置有弹簧;截断刀(602)一端与滑动按压架(601)内侧固定连接;底部挡板(603)一端固定安装在持握杆(101)滑槽内部;

所述支撑组件(7)包括:支杆(701)和照明灯(702);支杆(701)一端与持握杆(101)固定连接;照明灯(702)固定安装在支杆(701)一端。
