专利号: 202122801811X
申请人: 北京华莱斯医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种细胞液样本的采集组件,其特征在于,包括:采集瓶和用于从所述采集瓶内取出细胞液样本的过滤杯;

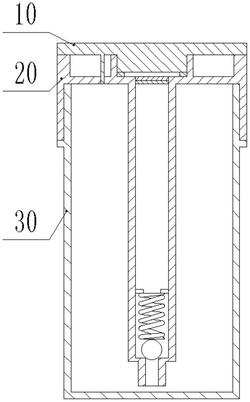

所述采集瓶包括瓶体、瓶盖和密封件;所述瓶盖设置在所述瓶体的顶端,所述密封件设置在所述瓶盖的顶端;

所述瓶盖包括盖体,所述盖体上部设置有环形凸起,所述环形凸起与所述盖体构成排液槽;所述过滤杯外壁尺寸与所述环形凸起相适配,所述过滤杯放置在所述排液槽内以取出细胞液样本;所述盖体上设置有用于导气的进气孔;所述进气孔设置在所述环形凸起旁侧;

所述盖体下部设置有导管,所述导管与所述排液槽相连通以将所述瓶体内保存的细胞液样本排出;所述导管内设置有用于对细胞液样本进行过滤的过滤网。

2.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述导管底部向下延伸设置有连接管,所述连接管内径与外径均小于所述导管且所述连接管外部与所述导管形成台阶。

3.根据权利要求2所述的细胞液样本的采集组件,其特征在于,所述导管内设置有止水球,所述止水球直径大于所述连接管直径,小于所述导管直径。

4.根据权利要求3所述的细胞液样本的采集组件,其特征在于,所述导管内设置有弧形挡块,所述弧形挡块位于所述止水球的上方;所述弧形挡块与所述止水球间设置有弹簧,且所述弹簧自然状态下将所述止水球压紧以使所述止水球将所述导管底部的出口封堵。

5.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述密封件为密封膜,所述密封膜覆盖在所述瓶盖顶部。

6.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述密封件包括塞体,所述塞体底部设置有与所述排液槽相适配的第一密封部,所述第一密封部一侧设置有与所述进气孔相适配的第二密封部。

7.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述排液槽底部设置有密封圈。

8.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述过滤杯底部设置有进液口,所述进液口上设置有过滤膜,所述过滤膜上设置有多个用于过滤细胞的过滤孔。

9.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述过滤网设置在所述导管的顶部。

10.根据权利要求1所述的细胞液样本的采集组件,其特征在于,所述瓶盖外侧与所述过滤杯外侧均设置有滚花。
