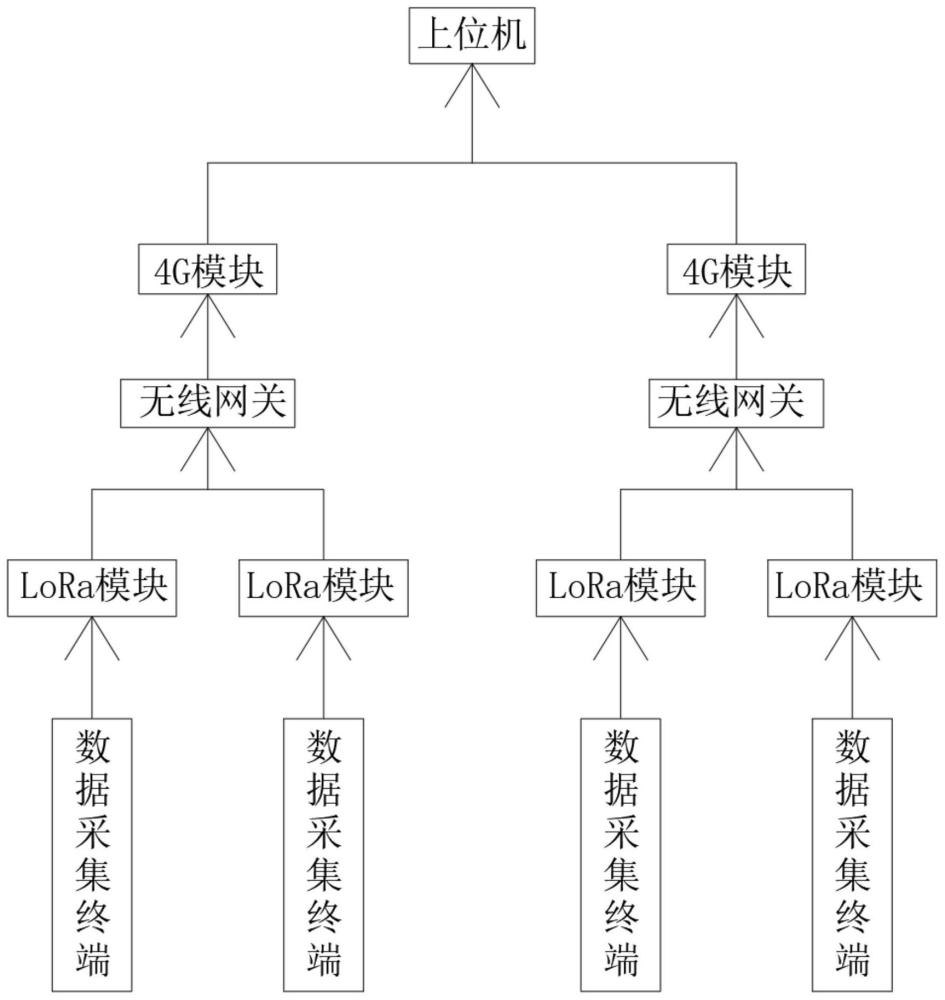

1.基于LoRa的高压输电线路工况监测系统，其特征在于，包括上位机、4G模块、无线网关、LoRa模块和数据采集终端，所述数据采集终端电性连接有LoRa模块，所述LoRa模块电性连接有无线网关，所述无线网关电性连接有4G模块，所述4G模块电性连接有上位机；

所述数据采集终端包括第一数据采集模块、数据采集终端MCU、第一通讯模块、第一供电模块和第一数据存储器，所述第一数据采集模块电性连接有数据采集终端MCU，所述数据采集终端MCU电性连接有第一通讯模块，所述数据采集终端MCU电性连接有第一供电模块，所述数据采集终端MCU电性连接有第一数据存储器，所述第一通讯模块包括LoRa通讯和USART通讯，所述第一供电模块包括电源管理单元、温差发电装置和锂电池组，所述锂电池组和温差发电装置均与电源管理单元电性连接，所述第一数据采集模块为温度传感器；

所述无线网关包括第二数据采集模块、无线网关MCU、第二数据储存器、第二通讯模块和第二供电模块，所述第二数据采集模块电性连接有无线网关MCU，所述无线网关MCU电性连接有第二数据储存器，所述无线网关MCU电性连接有第二通讯模块，所述无线网关MCU电性连接有第二供电模块，所述数据采集模块包括雨量传感器、风速传感器和双轴倾角传感器，所述第二通讯模块包括蓝牙通讯、LoRa通讯、USART通讯和4G通讯，所述第二供电模块包括太阳能电池板、锂电池组和电源管理单元，所述太阳能电池板和锂电池组均与电源管理单元电性连接；

所述温度传感器、雨量传感器、风速传感器和双轴倾角传感器中均设置有传感器保护电路，所述传感器保护电路包括插针连接器P1、自恢复保险丝F1、F2；TVS二极管D1、D4；电阻R23、R22、R25、R24和R3；电容C7；双路单刀CMOS模拟开关U2，所述双路单刀CMOS模拟开关U2的型号为MAX4644；P1模块1引脚连接F2自恢复保险与VCC3.3V电压相连供电并与D1TVS二极管连接接地，P1模块2引脚连接F1自恢复保险分别经过R23电阻与PA9端连接，经过R22电阻与DQ端连接，该电路在R23电阻和R22电阻之前连接D4TVS二极管并接地，PA0输入信号经过R25电阻连接MAX4644模块1引脚将信号输入模块，MAX4644模块2引脚连接VCC3.3V电压供电，并连接0.1uF电容C7接地，DQ信号连接MAX4644模块5引脚COM端，MAX4644模块6引脚NO开关端连接PA9，并通过R3电阻连接VCC3V电源，MAX4644模块4引脚NC开关端连接R24电阻并接地；

所述数据采集终端中设置有电量检测电路，所述电量检测电路包括运算放大器U10A、U10B；电容C37、C39、C40；电阻R36、R39、R41、R44，VDD5V电压通过R39电阻连接信号放大模块LM324DT1的2端口，同时该5V电压经过电阻R39后与电阻R36连接，之后连接到信号放大模块LM324DT1的1端口与信号放大模块LM324DT2的5端口，VDD12M电压接R41电阻后进入信号放大模块LM324DT1的3端口，且连接到C37电容与R44电阻的并联电路上接地，信号放大模块LM324DT2的6端口直接与7端口相连输出PA4信号端，C39电容和C40电容并联连接12V电压接地。

2.根据权利要求1所述的基于LoRa的高压输电线路工况监测系统，其特征在于：所述数据采集终端MCU的型号为STM32L011F4P6，所述第一通讯模块的型号为E22‑400T22S，所述温度传感器的型号为DS18B20。

3.根据权利要求2所述的基于LoRa的高压输电线路工况监测系统，其特征在于：所述电源管理单元采用电源管理模块，所述电源管理模块的型号为LTC3108，所述电源管理单元中设置有温差发电电源管理电路。

4.根据权利要求3所述的基于LoRa的高压输电线路工况监测系统，其特征在于：所述风速传感器的型号为SINDT‑485，所述倾角传感器的型号为SINDT‑485，所述雨量传感器的型号为JXBS‑3001‑GXYL，所述风速传感器、倾角传感器和雨量传感器均采用485通信方式进行数据传输，485通信方式包括485通信电路。

5.根据权利要求4所述的基于LoRa的高压输电线路工况监测系统，其特征在于：所述4G模块的型号为USR‑G770，所述4G模块采用232通信方式。

6.根据权利要求5所述的基于LoRa的高压输电线路工况监测系统，其特征在于：所述第一数据储存器和第二数据储存器中均设置有数据储存电路。
